Verschlussschrauben

Artikel-Nr.: DIN910-R1-8-5.8
Staffelung: 1
Mindestabnahme: 1
Maximalabnahme: 500

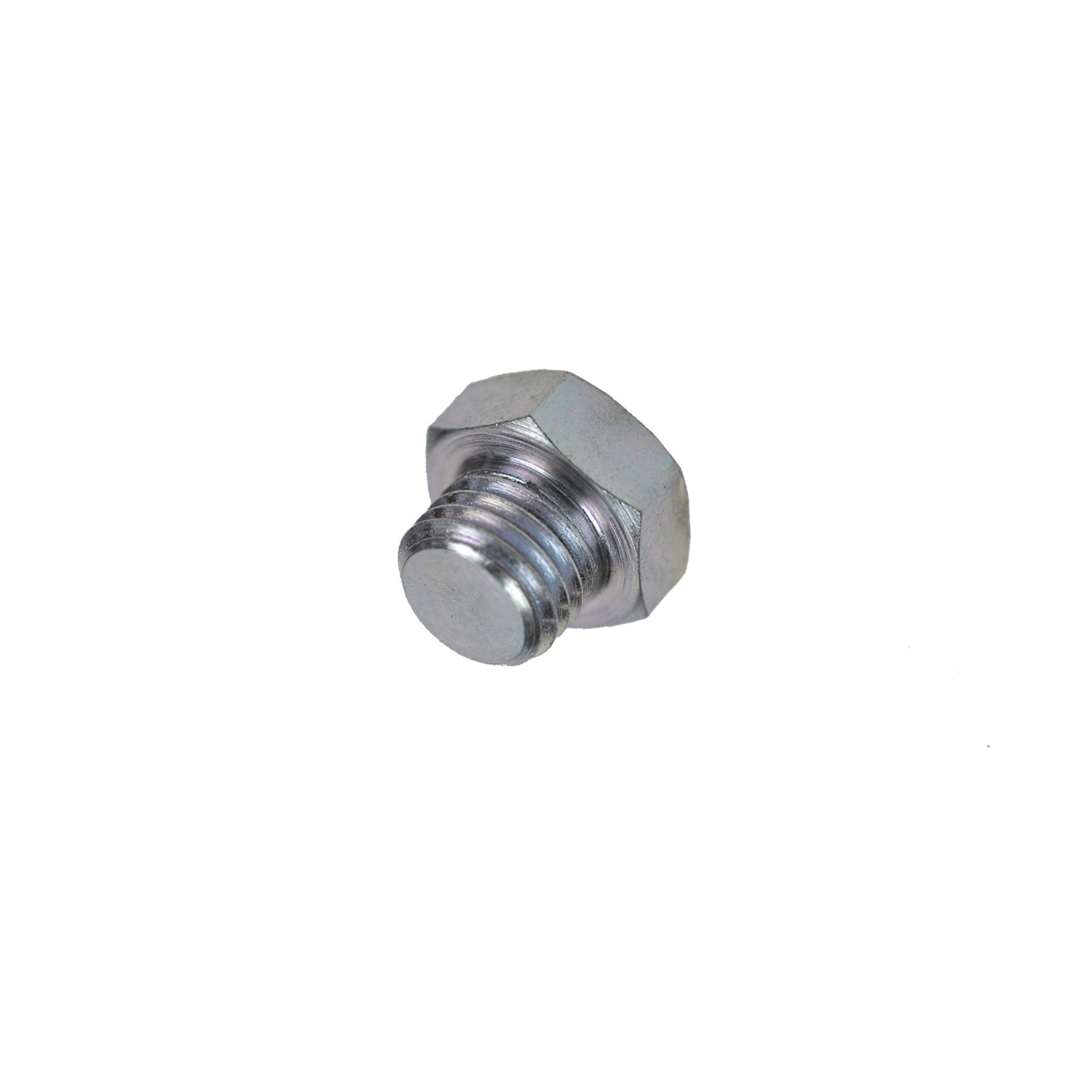

Beispielhafte Darstellung, Produkt kann abweichen.

Preise und Bestellungen sind nur
für angemeldete Benutzer verfügbar.

Werkstoff: Stahl, verzinkt Abdichtung durch Flachdichtring nach DIN7603 Blindstopfen nach... mehr

Verschlussschrauben

Werkstoff: Stahl, verzinkt
Abdichtung durch Flachdichtring nach DIN7603
Blindstopfen nach DIN 3862

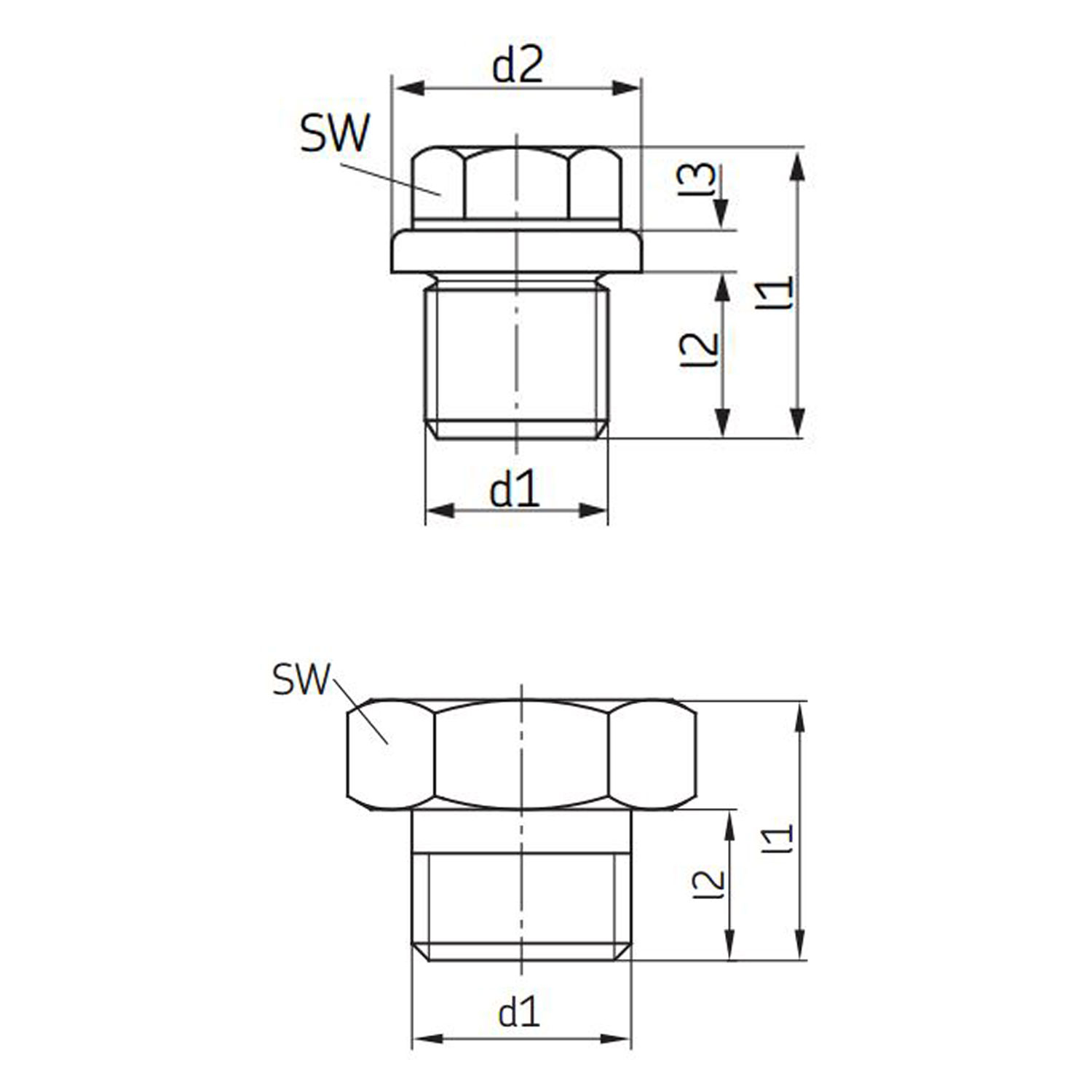

Varianten gem.nebenstehender Tabelle:
Verschlussschraube mit Bund und Aussensechskant. DIN910-xx
Verschlussschraube mit Aussensechskant: 40x-011
Verschlussschraube mit Innensechskant: DIN 908-Mxx

Bestell-Nr.	d1	d2	l1	l2	l3	SW
DIN910-R1-8-5.8	G 1/8 A	14	17	8	3	11
DIN910-R1-4x8-5.8	G 1/4 A	18	17	8	3	14
DIN910-R3-8-5.8	G 3/8 A	22	21	12	3	17
DIN910-R1-2-5.8	G 1/2 A	26	26	14	4	19
DIN910-R3-4-5.8	G 3/4 A	32	31	16	4	24
DIN910-R1-5.8	G 1 A	39	32	16	5	17
402-011	M6x0,75		9	5		9
404-011	M8x1		9,5	5,5		11
406-011	M10x1		12	7		12
408-211	M12x1		12	7		17
408-011	M14x1,5		12	7		17
410-011	M16x1,5		14	8		19
412-011	M18x1,5		15	10		22
DIN908-M10x1-5.8 ¹)	M10x1	14	11	8	3	5
DIN908-M14x1.5-5.8 ¹)	M14x1,5	19	15	12	3	6
¹) Innensechskant
