Verteilerleisten

Artikel-Nr.: 321-661
SKF
Vorschau: Verteilerleisten Vorschau: Maßblatt für Verteilerleiste

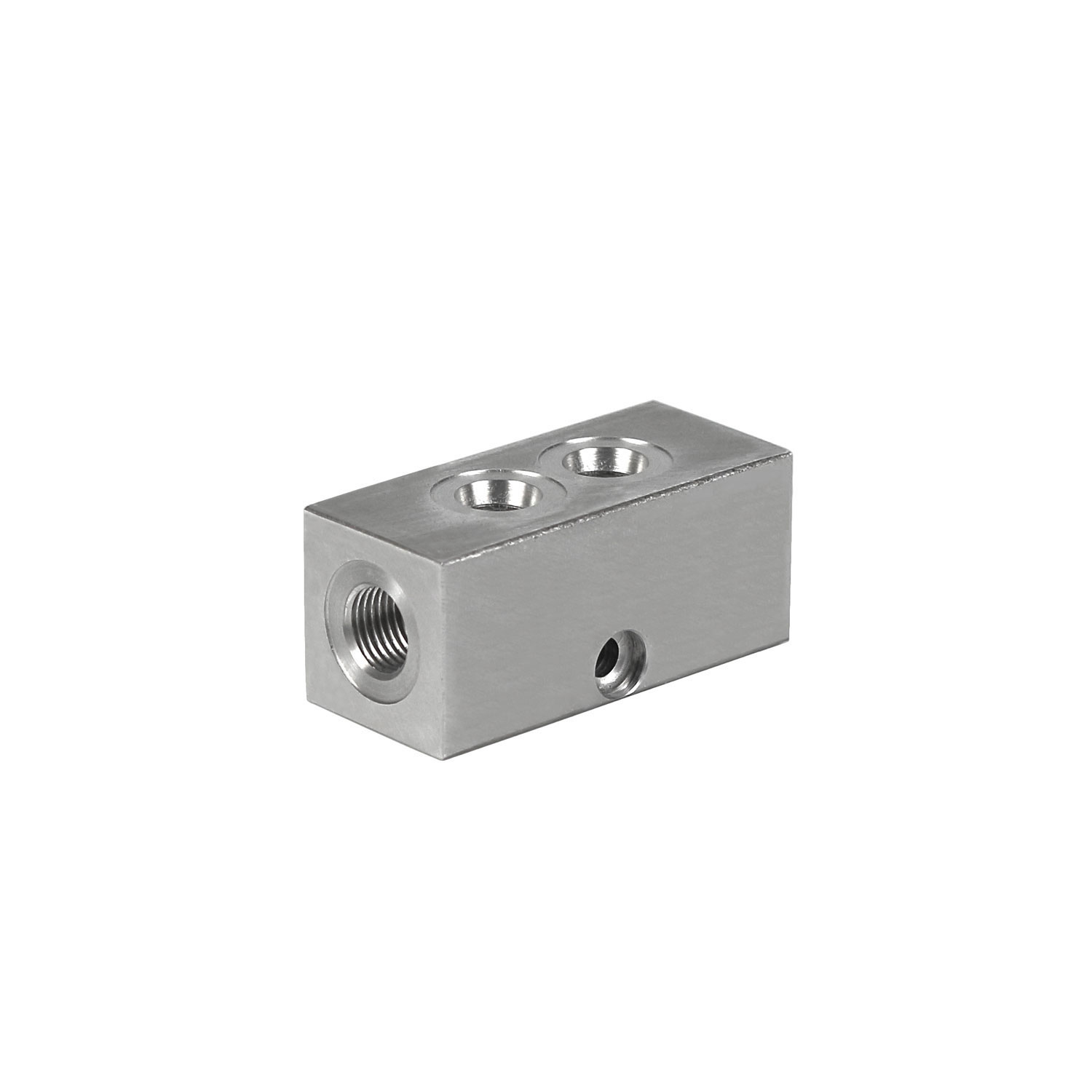

Verteilerleisten

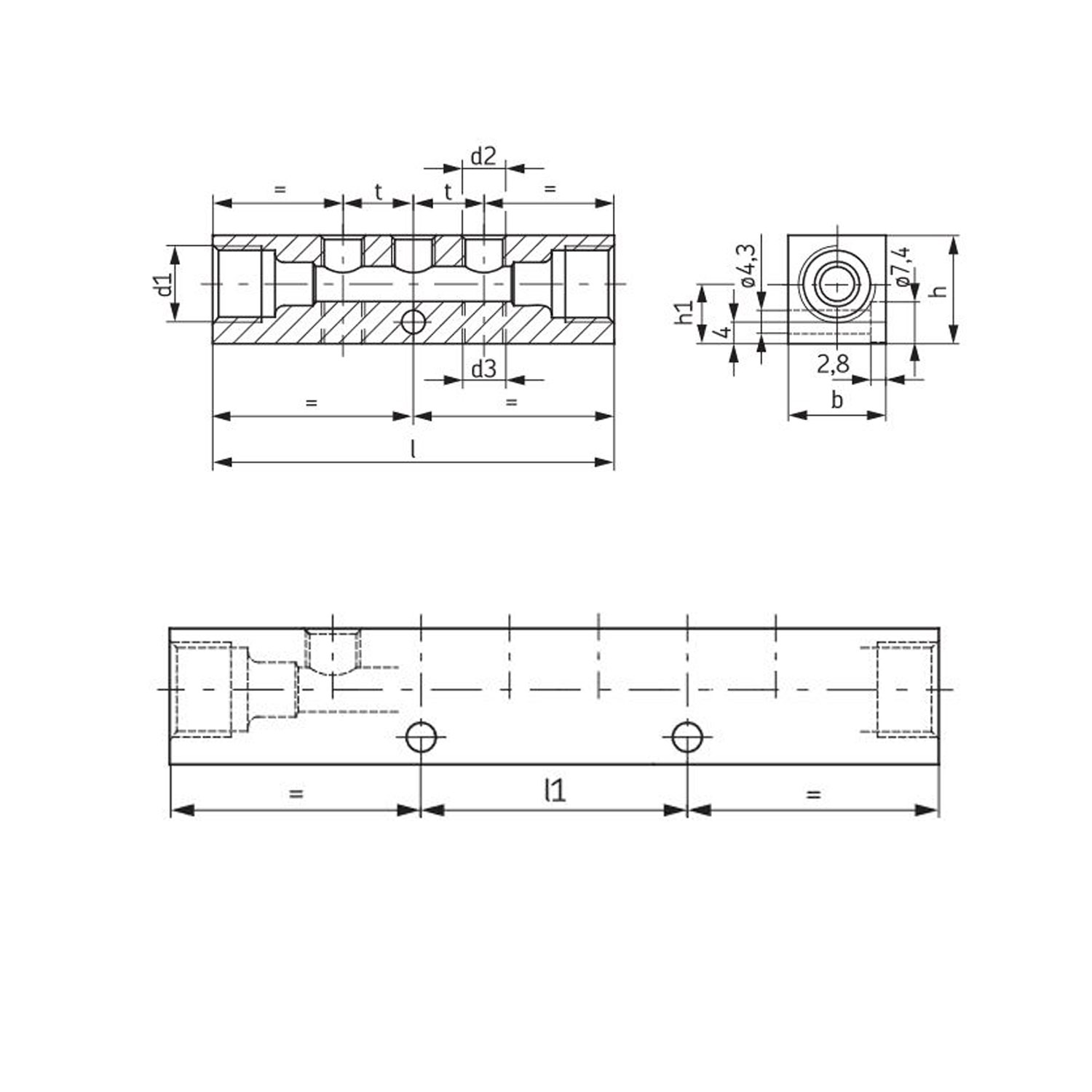

Maßblatt für Verteilerleiste

Beispielhafte Darstellung, Produkt kann abweichen.
Preise und Bestellungen sind nur
für angemeldete Benutzer verfügbar.

Einschraubstellen:

Anschluss:

Bitte anmelden
  • Artikel-Nr.: 321-661
  • Staffelung: 1
  • Mindestabnahme: 1
  • Maximalabnahme: 500
Technische Daten Beschreibung
Beschreibung
Werkstoff: Al-Legierung Anschlüsse: 1 - 24 Eingangs- und Ausgangsgewinde nach Ausführung:... mehr
Menü schließen
Verteilerleisten
  • Werkstoff: Al-Legierung
  • Anschlüsse: 1 - 24
  • Eingangs- und Ausgangsgewinde nach Ausführung:
    M8x1
    M10x1
    M14x1,5
  • Druck: max. 45 bar
  • Maße gem.Maßblatt und nebenstehender Tabelle
  • Für sämtliche Dosiereinheiten, sowie Kolben- und Einleitungsverteiler in einstelliger Ausführung verwendbar
Verfügbare Downloads:
Beschreibung
Bestellnummer Hauptrohr- anschluss Ø Stellen- anzahl d1 d2 d3 l l1 h h1 b t...
Zurück
BestellnummerHauptrohr-
anschluss Ø		Stellen-
anzahl		d1d2d3ll1hh1bt
322-561 6 2 M10x1 2x M8x1 - 52 - 17 10,5 13 13
323-561 3 M10x1 3x M8x1 - 65 - 17 10,5 13 13
324-561  4 M10x1 4x M8x1 - 78 - 17 10,5 13 13
325-565  5 M10x1 5x M8x1 - 91 - 17 10,5 13 13
326-562  6 M10x1 6x M8x1 - 104 52 20 11 18 13
327-564  7 M10x1 7x M8x1 - 117 39 20 11 18 13
328-561  8 M10x1 8x M8x1 - 130 52 17 10,5 13 13
329-561 10 M10x1 10x M8x1 - 156 78 17 10,5 13 13
321-581 8 1 M14x1,5 1x M8x1 - 48 - 20 - 18 -
322-581 2 M14x1,5 2x M8x1 - 61 - 20 11 18 13
322-661-S1 2 M14x1,5 2x M10x1 - 72 - 20 11 18 22
323-581 3 M14x1,5 3x M8x1 - 74 - 20 11 18 13
323-661-S1 3 M14x1,5 3x 10x1 - 94 - 20 11 18 22
324-581 4 M14x1,5 4x M8x1 - 87 - 20 11 18 13
325-581 5 M14x1,5 5x M8x1 - 74 - 20 11 18 13
326-581 6 M14x1,5 6x M8x1 - 113 39 20 11 18 13
327-581 7 M14x1,5 7x M8x1 - 126 52 20 11 18 13
328-581 8 M14x1,5 8x M8x1 - 139 65 20 11 18 13
329-581 9 M14x1,5 9x M8x1 - 152 78 20 11 18 17
330-581 10 M14x1,5 10x M8x1 - 165 91 20 11 18 13
330-581-S1 10 M14x1,5 10x M8x1 - 201 85 20 11 18 17
331-581 11 M14x1,5 11x M8x1 - 178 104 20 11 18 13
332-581 12 M14x1,5 12x M8x1 - 191 117 20 11 18 13
322-541 4 2 M8x1 2x M8x1 - 49 - 17 10,5 13 13
323-541 3 M8x1 3x M8x1 - 62 - 17 10,5 13 13
321-661 6 1 M10x1 1x M10x1 - 41 - 20 11 18 -
322-661 2 M10x1 2x M10x1 - 58 - 20 11 18 17
323-661 3 M10x1 3x M10x1 - 75 - 20 11 18 17
324-761 4 M10x1 4x M10x1 - 92 34 20 11 18 17
325-861 5 M10x1 5x M10x1 - 109 51 20 11 18 17
326-661 6 M10x1 6x M10x1 - 126 68 20 11 18 17
328-761 8 M10x1 8x M8x1 - 160 52 20 11 18 17
329-761 9 M10x1 9x M10x1 - 177 119 20 11 18 17
330-761 10 M10x1 10x M10x1 - 194 136 20 11 18 17
331-761 11 M10x1 11x M10x1 - 211 153 20 11 18 17
332-761 12 M10x1 12x M10x1 - 228 170 20 11 18 17
322-861 6 2 M10x1 2x M10x1 2x M10x1 41 - 20 11 18 -
324-861 4 M10x1 2x M10x1 2x M10x1 58 - 20 11 18 17
326-663 6 M10x1 3x M10x1 3x M10x1 77 52 17 11 18 19
328-861 8 M10x1 4x M10x1 4x M10x1 92 34 20 11 18 17
330-861 10 M10x1 5x M10x1 5x M10x1 109 51 20 11 18 17
332-861 12 M10x1 6x M10x1 6x M10x1 126 68 20 11 18 17
334-861 14 M10x1 7x M10x1 7x M10x1 143 85 20 11 18 17
336-861 16 M10x1 8x M10x1 8x M10x1 160 102 20 11 18 17
338-861 18 M10x1 9x M10x1 9x M10x1 177 119 20 11 18 17
340-861 20 M10x1 10x M10x1 10x M10x1 194 136 20 11 18 17
342-861 22 M10x1 11x M10x1 11x M10x1 211 153 20 11 18 17
344-861 24 M10x1 12x M10x1 12x M10x1 228 170 20 11 18 17
