MonoFlex Nachschmierverteiler VN
Lieferzeit ca. 5 Tage
- Artikel-Nr.: VN
- Hinweis: Bitte fragen Sie die gewünschte Ausführung an.
- Staffelung: 1
- Mindestabnahme: 1
- Maximalabnahme: 1000
- SKF MonoFlex Einleitungsverteiler der Produktserie VN
- Schmierstoff: Fließfett NLGI-Klasse 000, 00, verträglich mit Zinkdruckguss, NBR, Messing, Stahl
- Schmierstellenleitung: ø 4 mm
- Dosierung: 0,05 bis 1,00 cm³
- Schmierstellenleitungsanschluss:
00 = lötlose Rohrverschraubung
VS = SKF Steckverbinder - Betriebsdruck min.: 20 bar
- Betriebsdruck 00 max.: 45 bar
- Betriebsdruck VS max.: 80 bar
- Entlastungsdruck: ≤ 1
- Betriebstemperatur: -25 bis +80 °C
- Werkstoffe:
Verteilerkörper: Zinkdruckguss schwarz lackiert
Dosiernippel: Messing
Elastomere: NBR
| Typ: | Nachschmierverteiler |
| Schmierstoff: | Fließfett |
| Auslässe: | 2, 4, 6 |
| Dosierung: | 1,00 cm³ |

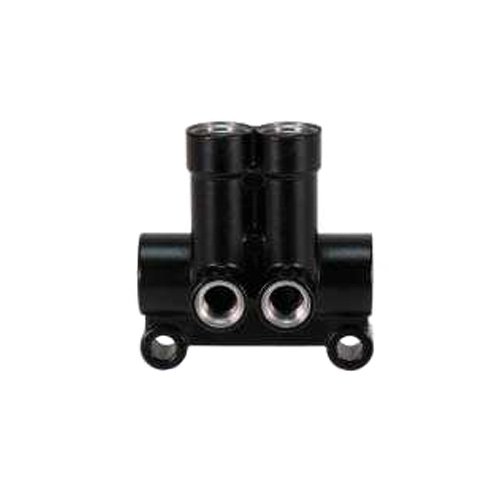

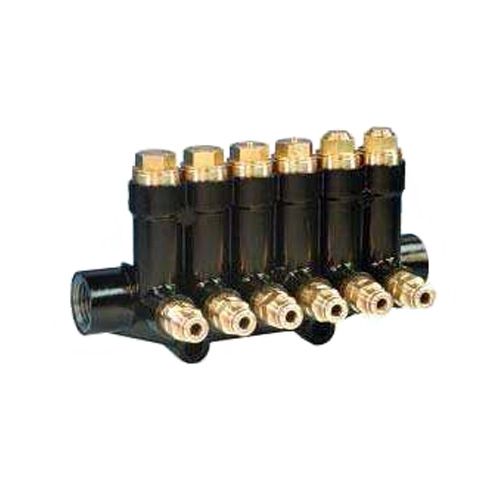

SKF MonoFlex Einleitungsverteiler der Produktserie VN sind 2-, 4- und 6-stellige Nachschmierverteiler für MonoFlex Einleitungszentralschmiersysteme für die Fließfettschmierung. Diese Einleitungsverteiler sind dafür vorgesehen, direkt an dem zu schmierenden Fahrzeug / Baumaschine montiert zu werden. SKF MonoFlex Einleitungsverteiler der Produktserie VN können mit Armaturen für den Hauptleitungsanschluss konfektioniert bestellt werden.

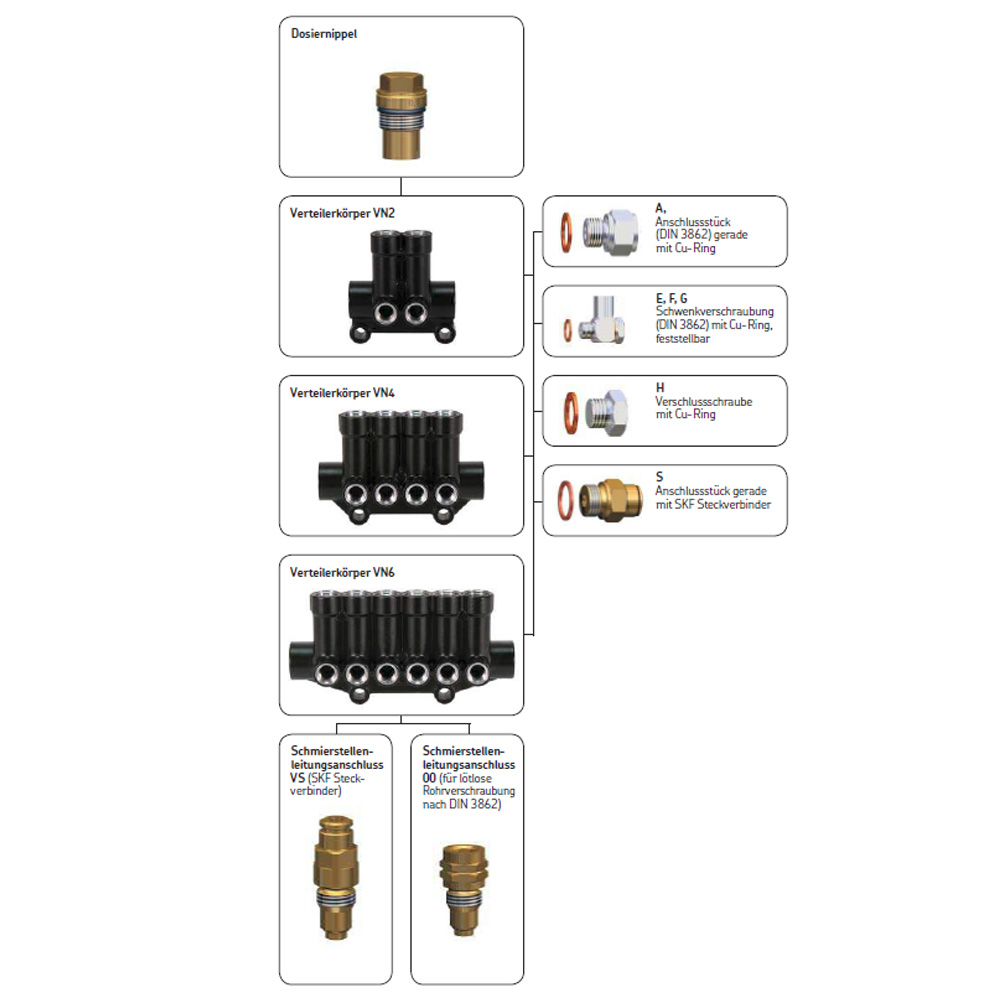

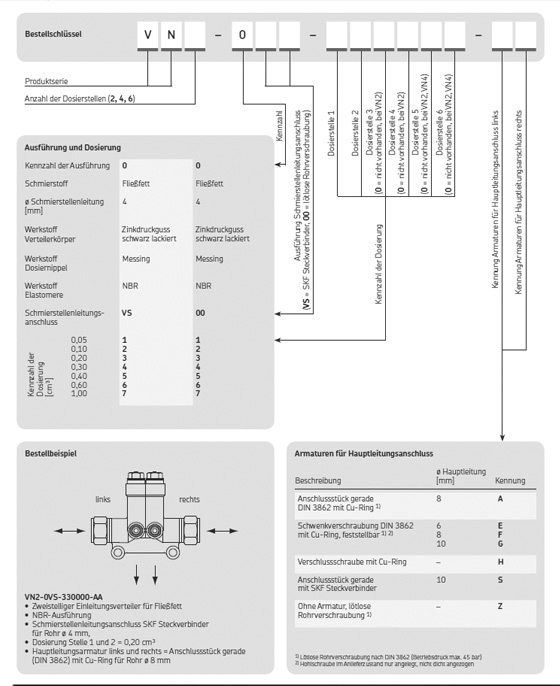

Durch die Auswahl des entsprechenden Kennbuchstabens der gewünschten Armatur im Bestellcode kann dies für die Bestellung angegeben werden. Die möglichen Dosiermengen liegen im Bereich von 0,05 bis 1,00 cm³. Die Dosiernippel sind mit einer Markierung versehen, welche die Dosiermenge angibt. Die Dosiernippel sind in Messing ausgeführt.
Der Anschluss der Schmierstellenleitung am Einleitungsverteiler kann durch SKF Steckverbinder oder durch lötlose Rohrverschraubungen (DIN 3862) erfolgen. Es können Schmierstellenleitungen aus Metall-, Kunststoffrohr oder Schlauchleitungen mit Metallrohrstutzen angeschlossen werden.
Der Durchmesser der anzuschließenden Schmierstellenleitung beträgt einheitlich 4 mm. Durch Verwendung eines Verschlussstiftes (SKF Steckverbinder) oder einer Verschlussschraube mit Kupferdichtring (lötlose Rohrverschraubung) kann der Schmierstellenabgang verschlossen werden. Die Dosiernippel können untereinander nachträglich getauscht werden, um andere Dosiermengen zu erhalten.
Die Bauteile aus Elastomeren im Inneren der mehrstelligen Einleitungsverteiler sind aus NBR hergestellt. Der Verteilerkörper ist aus Zinkdruckguss hergestellt. Die Oberfläche der Verteilerkörper ist für einen optimalen Korrosionsschutz schwarz lackiert. Bohrungen zur Befestigung der mehrstelligen Nachschmierverteiler am Fahrzeug/Baumaschine sind im Verteilerkörper eingegossen.
Der Hauptleitungsanschluss am Verteilerkörper ist mit einer Senkung für die Montage einer lötlosen Rohrverschraubung für Metall-oder Kunststoffrohrdurchmesser 10 mm (Gewinde M16x1,5) versehen. Abgestimmt auf die Gewindegröße des Hauptleitungsanschlusses sind unterschiedliche Armaturen, von SKF Steckverbindern bis Verschlussschrauben, erhältlich.
