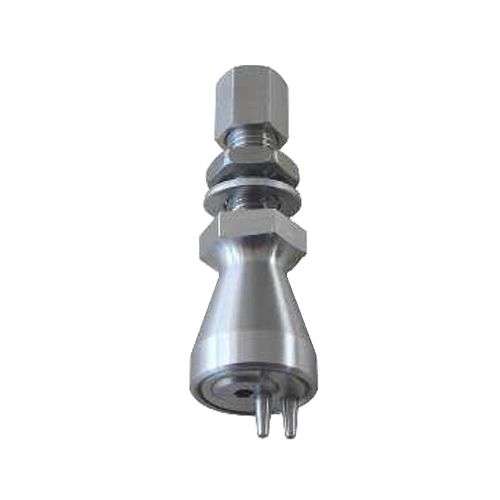

Öl-Spritzdüse AC-A
- Artikel-Nr.: AC-A-410
- Staffelung: 1
- Mindestabnahme: 1
- Maximalabnahme: 500
- luftloses, direktes Spritzen
- für Mineral- oder Synthetiköl mit Viskosität von 100 mm²/s
- Düsenkörper: Edelstahl
- Rückschlagventil: FPM
Die Spritzdüsen AC-A sind kompakte, präzise Düsen und für hohe Temperaturen geeignet, die in aggressiven Umgebungen eingesetzt werden können. Sie ermöglichen das luftlose und direkte Spritzen von unter Druck stehenden Ölmengen, die von pneumatisch betriebenen Mikropumpen oder elektromagnetisch betriebenen Pumpen gefördert werden. Der Spritzabstand kann zwischen einigen und mehreren Dezimetern variieren.
Die Düsen AC-A spitzen Mineral- oder Synthetiköl mit einer Viskosität von 100 mm²/s bei 40 °C.
Der Düsenkörper ist aus Edelstahl gefertigt und mit einem Rückschlagventil mit FPM Dichtung, jedoch nicht bei Hochtemperatur-Anwendungen, ausgestattet. Sie werden an Rohre mit einem Außendurchmesser von 4 mm und einer maximalen Länge von 3 m angeschlossen.
| Bestellnummer | Mögliches Volumen | Anzahl der Auslässe | Ø Auslass | Ventil | Temperatur °C | Dichtung | Befestigung | Gewicht |
|---|---|---|---|---|---|---|---|---|
| AC-A-410 | 10/60 mm³/Hub | 1 | 0,5 mm | 6 bar | -25 bis +220 | FPM | M 8×1,25 | 25 g |
| AC-A-410-1 | 10/60 mm³/Hub | 1 | 0,5 mm | 6 bar | +10 bis +220 | - | M 8×1,25 | 22 g |
| AC-A-410-2 | 10/60 mm³/Hub | 1 | 1,5 mm | 2 bar | -25 bis +220 | FPM | M 8×1,25 | 25 g |
| AC-A-420 | 2×~30 mm³/Hub | 2 | 0,5 mm | 6 bar | -25 bis +220 | FPM | Ø 8,5 | 50 |
