Einspritzöler 3-stellig

• Schmierstoff: Öl
• Viskosität: 10 bis 1100 mm²/s
• Dosiermenge: 3 - 30 mm³/Hub
• Druckluftbetätigung: 3 bis 10 bar
• Durchfluss bei 6 bar: max. 200 L/min
• Umgebungstemperatur: –20 bis +80 °C
• Ansteuerung: Einzel- oder Gruppenansteuerung
• Dichtung: NBR oder FPM
• Rohranschluss, steckbar oder lötlose Rohrverschraubung: Ø 2,5mm oder Ø 4mm

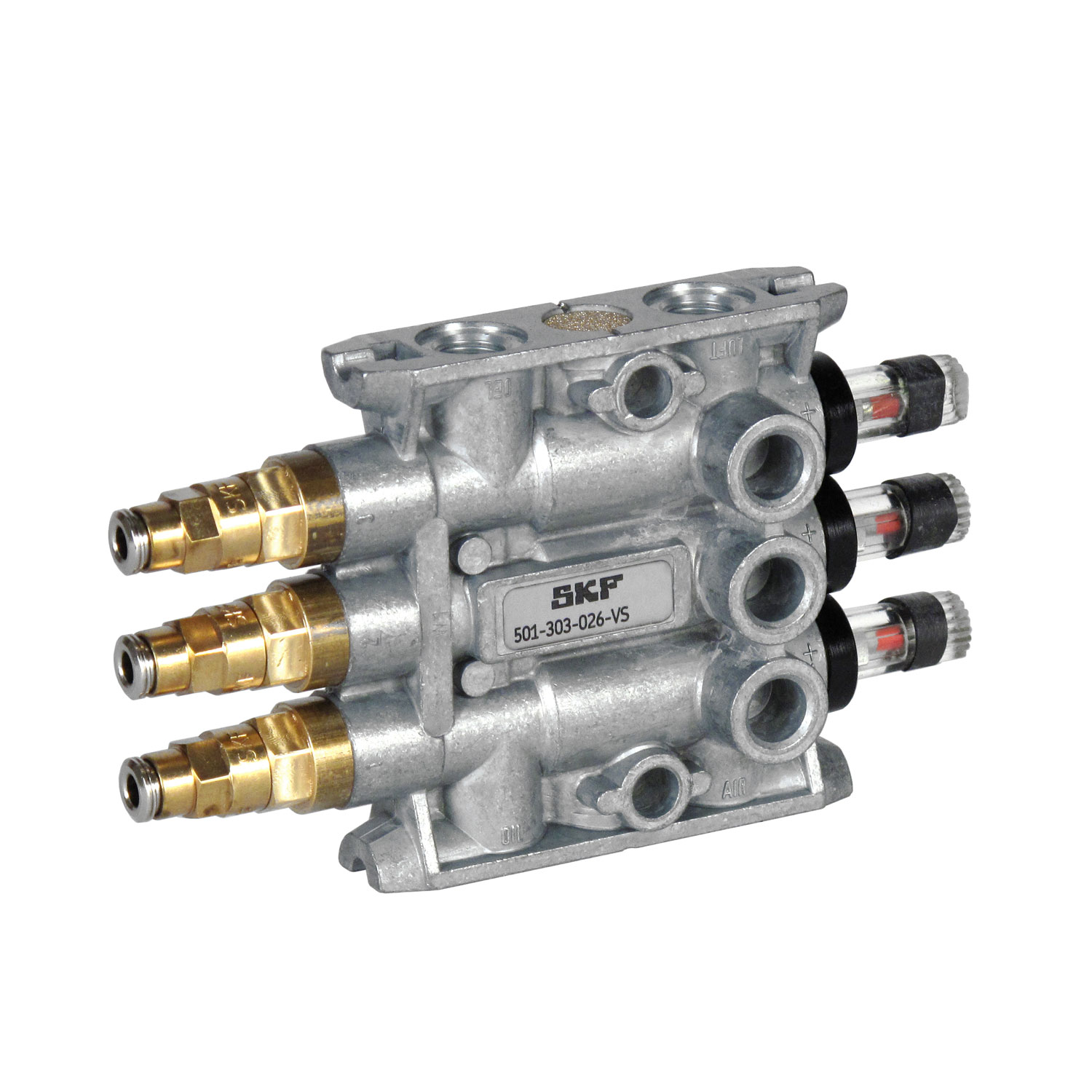

Das Bild zeigt den Einspritzöler 501-303-026-VS: 3-stellig mit Gruppenansteuerung, NBR-Dichtung und Steckanschluss für RohrØ 4mm.

Fördervolumenregelung

Durch die an der Seite des Ölers befindliche Kunststoffstellschraube lassen sich die Fördermengen je Hub stufenlos einstellen. Die Regulierung erfolgt manuell, per Hand. Innerhalb einer Umdrehung erfolgen vier hör- und spürbare Rastungen für die Einstellung von weiteren Zwischenmengen.
Jede volle Linksdrehung verringert das voreingestellte Fördervolumen um 5mm³. Die folgende Aufstellung verdeutlich die Mengen je Umdrehung:

Alle Einspritzöler sind bei Auslieferung auf die maximale Menge von 30mm³/Hub eingestellt.

Die max. Fördermenge von 30mm³/Hub wird durch das Zurückdrehen der Einstellschraube erreicht. Die Erstinbetriebnahme des Einspritzölers sollte mit maximalem Volumen erfolgen.
