UVP **
ab 181,25 EUR / Stk.
netto zzgl. Versandkosten zzgl. MwSt.
** Anzeige der für Sie gültigen Preise und Lieferzeiten nach Registrierung oder Login
- Artikel-Nr.: 248-501.62
- Staffelung: 1
- Mindestabnahme: 1
- Maximalabnahme: 500
Flüssigkeitstemperaturbereich: -30 bis +100 °C Einbaulage: vorzugsweise senkreicht, Auslauf... mehr

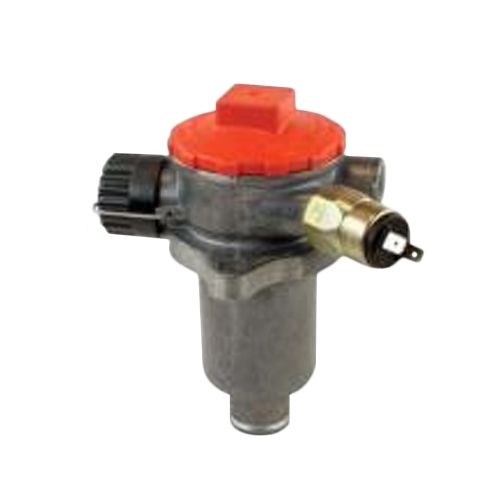

Rücklauffilter
- Flüssigkeitstemperaturbereich: -30 bis +100 °C
- Einbaulage: vorzugsweise senkreicht, Auslauf zeigt nach unten
- Differenzdruck: min. 0,5 bis 1 bar
- Anschlüsse: G1/2 oder G1
- Nenndurchfluss: von 18 bis 95 Liter
- Volumenströme bis: 40; 63 Liter
- Verträglichkeit mit Flüssigkeiten: Mineralöle, umweltschonende Hydraulikflüssigkeiten
- Werkstoffe
- Verschlussdeckel: Polyamid, GF-verstärkt
- Gehäuse: Aluminium
- Dichtung: NBR
- Filter: Mikrofaservlies, Papier, Siegewebe
Verfügbare Downloads:
Filtereinbau
Der Rücklauffilter wird auf einem Behälter oder Tank montiert und verhindert das Eindringen von Schmutzpartikeln. In den Flüssigkeiten enthaltener Schmutz kann nicht in das System eindringen. Dadurch werden besonders die Pumpenaggregate geschützt.
Filteraufbau
Der Rücklauffilter besteht aus:
- Gehäuse
- Element.
- Behälterentlüftung
Optional kann eine elektrische Verschmutzungsanzeige, ein Druckschalter und/oder ein Bypassventil geliefert werden.
Filterelement
Das Filterelement befreit das Schmiermedium von Feststoffen.
- Filterelement in Sternfaltung
- große Filterflächen
- niedrige Druckverluste
- besonders lange Wartungsinterwalle
- Durchflussrichtung von außen nach innen
Filterwartung
Durch Verwendung einer Verschmutzungsanzeige wird der Zeitpunkt der Filterwartung angezeigt und eine optimale Ausnutzung der Filterelemente erreicht.

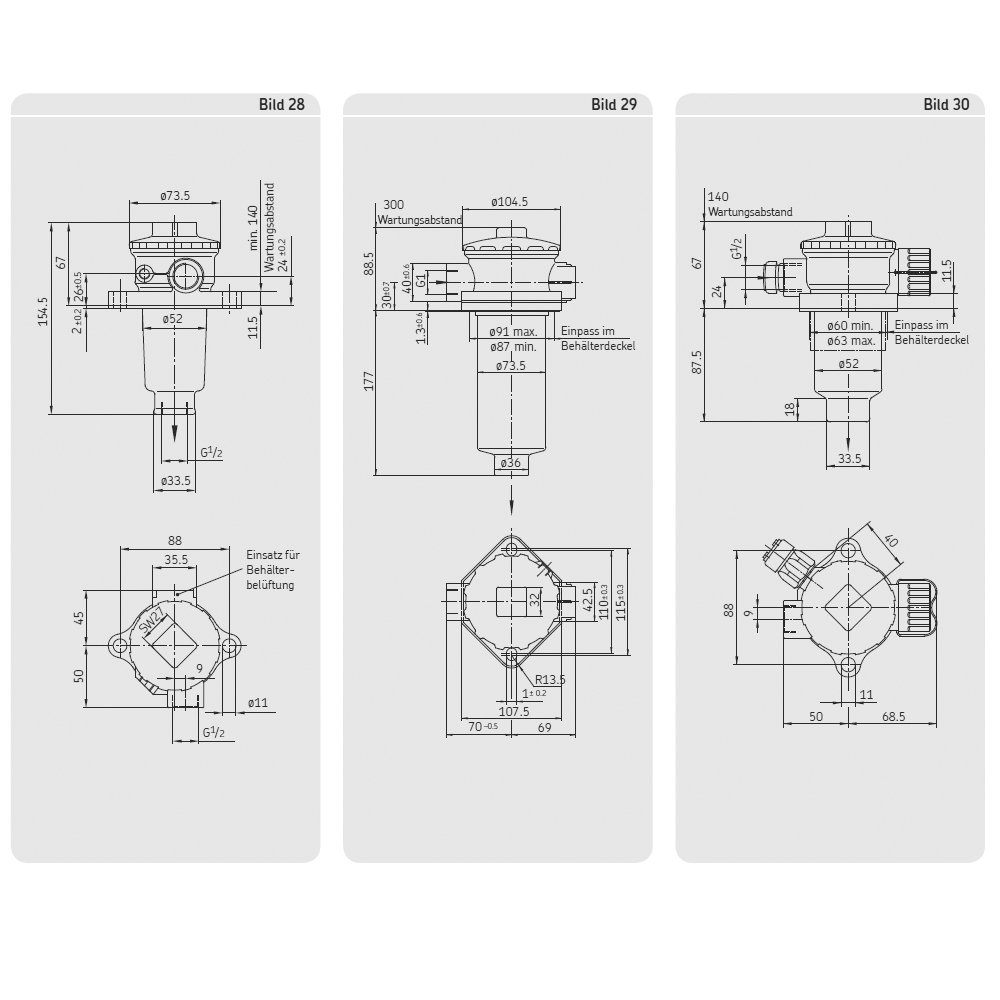

Bestellnummer | Maßbild | Filterfeinheit | Filterfläche | Filterelement | Nenndurchfluss | Betriebsdruck | Ventileinstellung | Anschluss | Druckschalter (eingestellt) |
---|---|---|---|---|---|---|---|---|---|
248-501.62 | 28 | 100 μm | 80 cm² | 169-400-022 | 25 l/min | - | G 1/2 | - | |
248-501.72 | 28 | 60 μm | 220 cm² | - | 40 l/min | 1,5 bar | G 1/2 | - | |
248-501.92 | 28 | 440 μm | 80 cm² | - | 25 l/min | - | G 1/2 | - | |
169-450-004 | 29 | 60 μm | 900 cm² | 169-400-104 | 95 l/min | 10 bar | 1,5 bar | G 1 | - |
169-450-006 | 28 | 75 μm | - | 169-400-015 | 18 l/min | 15 bar | - | G 1/2 | - |
169-450-009 | 30 | 10 μm | - | - | 18 l/min | 16 bar | 2,5 bar | G 1/2 | 1,2 ±0,2 |
