Scheibenverteiler VPG

• Schmierstoff: Mineralöle, Fette auf Mineralölbasis, umweltschonende und synthetische Öle und Fette
• Betriebsviskosität:  > 12mm²/s
• Walkpenetration: ≥ 265 x 0,1 mm (bis NLGI-Klasse 2)
• Betriebsdruck: max. 200 bar (Öl), 300 bar (Fett)
• Werkstoff: Stahl, verzinkt
• Umgebungstemperatur: -25 bis +90°C
• Einlassanschluss: G 1/4
• Auslassanschluss: G 1/8
• Anzahl Scheiben: mind. 3, max. 10
• Anzahl Auslässe: max. 20
• Dosierungen Grundausführung: 0,10 - 1,20 cm²/Auslass und Zyklus

Optional: Verschraubungen, Kolbendetektor / Zyklenanzeiger

Das Bild zeigt einen VP-Progressivverteiler mit 3 Verteilerscheiben inkl. Ein- und Auslassverschraubungen ohne Überwachung / weitere Anbauten. Der Verteiler besitzt 5 Abgänge, ein Abgang ist verschlossen.

DIe Progressivverteiler-Baureihe VPG ist grundlegend identisch mit VPM-Verteilern, einziger Unterschied sind die Gewindeformen der Anschlüsse. Während VPM-Verteiler über metrische Anschlüsse verfügen, sind VPG-Typen mit zölligen Gewinden ausgestattet. Gerade wenn es z.B. um Betriebsmittelvorschriften oder Freigaben bestimmter Anlagenbauer geht, sollte hier aufgepasst werden.

Die Schmierstoffverteilung von Progressivverteilern erfolgt über die Kolben im Inneren des Verteilers, ein Kolben bedient immer die zwei gegenüberliegenden Auslässe einer Scheibe. Jede Verteilerscheibe verfügt über eine Kennzeichnung, welche entweder für zwei Auslässe (2T) oder einen Auslass (1S) steht. Bei nur einem Schmierstoffausgang enthält dieser die gesamte Schmierstoffmenge der Scheibe.

Aufgrund der unzähligen Kombinationsmöglichkeiten in Bezug auf Dosierung, möglichen Anbauten und Überwachungen, sowie Anschlussverschraubungen stellen wir Ihnen zur Übersicht ein Konfigurationsdatenblatt zur Verfügung. Selbstverständlich stehen Ihnen unsere Kollegen der Schmiertechnik bei der Auslegung / Erstellung des passenden Progressivverteilers und bei Fragen zur Seite.

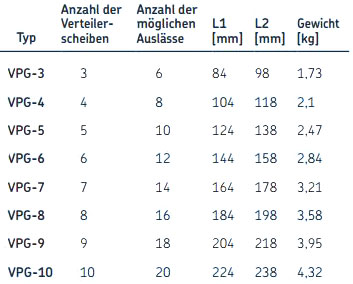

VPG Verteiler Übersicht
