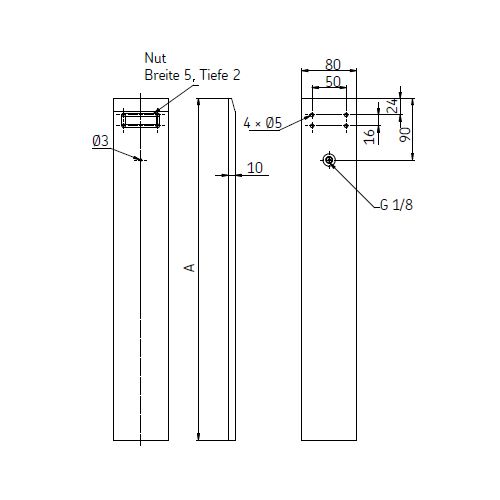

Schmierplatte

• mit Steckverbinder in Knieform für Rohr Ø 4 und Kabelbändern
• Komponenten
• Schmierplatte: 800 mm, Polyethylen
• Kabelband: Polyamid
• Steckverbinder: Knieform für Rohr Ø 4

Der Schmierstoff wird auf die Kettenoberfläche mit Hilfe von Schmierplatten aufgetragen.

Die Schmierplatte befindet sich unter der Kette am Ende der Rücklaufseite. Sie wird an jedem Schmierzyklus durch den Kolbenverteiler LS21 mit einer Schmierstoffdosis versorgt. Durch die Reibung zwischen der Kette und der Schmierplatte bildet sich ein trockener Schmierfilm.

Die Schmierplatte kann entweder auf Rollen oder Serperntinen montiert werden und mit Kabelbändern befestigt.

Montage der Schmierplatte
