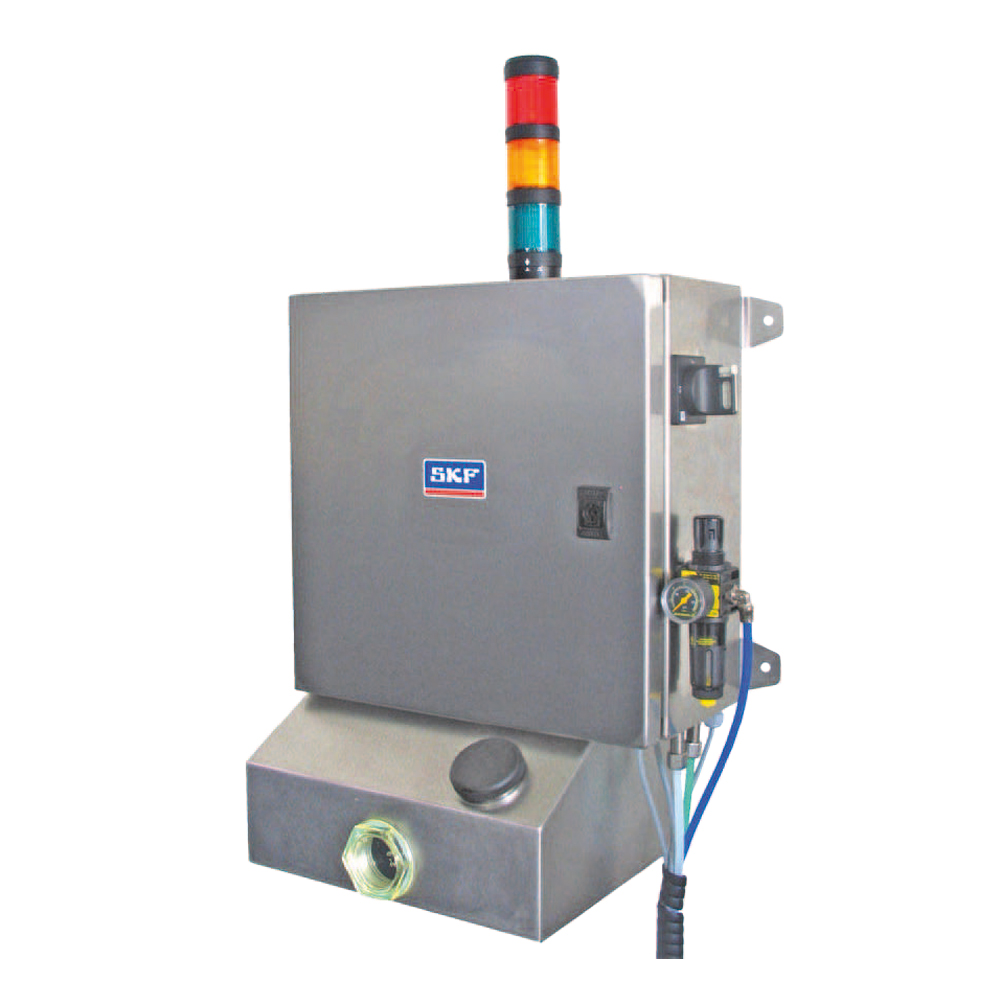

Zentraleinheit LS1200+1ES

• Anzahl der Schmierstellen: max. 200
• Schmierleitungslänge: max. 200 m für jeden Kreis
• Luftdruck: 4 bis 10 bar
• Einlassdruck eingestellt auf: 5 bar
• Luftverbrauch: 2 Nl/min
• Förderleistung der Pumpe 20 cm³/Hub
• Betätigungsfrequenz der Pumpe: 1 Hub/5s
• Behälterinhalt: 13 l, Nutzinhalt 10 l
• Betriebstemperatur: 0 bis +50 °C
• Betriebsspannung 88 bis 250 V AC
• Frequenz: 47 bis 63 Hz
• Strom: max. 1 A
• Schutzart: IP54
• Werkstoff
• Schrank: Edelstahl 304
• Pumpe: Edelstahl 303, Dichtungen FKM
• Magnetventil 2. Kreis: Edelstahl 303, Dichtungen FKM
• Entlastungsmagnetventil: Edelstahl 316L, Dichtungen FKM
• Manometer: Edelstahl 304L
• Schmierstoff-Druckschalter: Edelstahl 303, Dichtungen FKM

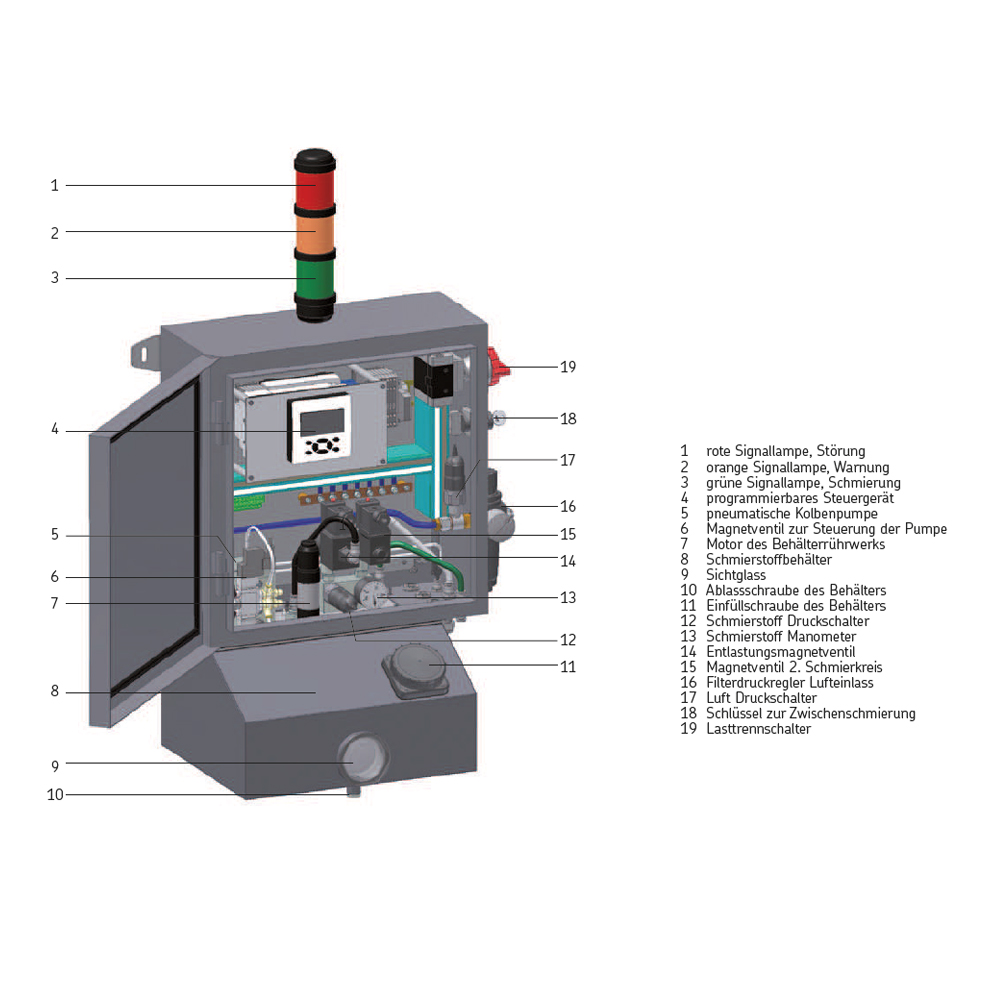

In der Zentraleinheit aus Edelstahl befinden sich die gesamten Komponenten zur Förderung des Schmierstoffs durch das Schmiersystem.

• Pneumatische Kolbenpumpe zur Förderung des Schmierstoffs in die Schmierleitungen
• Zwei Schmierstoffauslässe (Kreis für die Schmierung der Kettenoberfläche und Kreis für die Schmierung der Kettenführungen)
• Eingebauter Behälter mit einem Nutzinhalt von 10 Litern, einem Sichtglas und einem Rührwerk
• Filterdruckregler mit Manometer außerhalb des Schrankes für die Druckluftversorgung
• Steuergerät mit Bediendisplay für die Einstellung und Überwachung der Funktion des Schmiersystems.
• Signallampe für den Status des Schmierprozesses (drei Farben). Zusätzliche Informationen über den Status des Schmierprozesses sind am Bildschirm des Steuergerätes zu lesen
• Druckkontrolle des Schmierstoffs am Pumpenauslass – elektrisch mit einem Druckschalter und visuell mit einem Manometer
• Schlüssel zur Auslösung einer Zwischenschmierung

Zentraleinheit LS1200+1ES Abmessungen
