Befestigungsschellen / Rohrschellen
Artikel-Nr.: 602-001

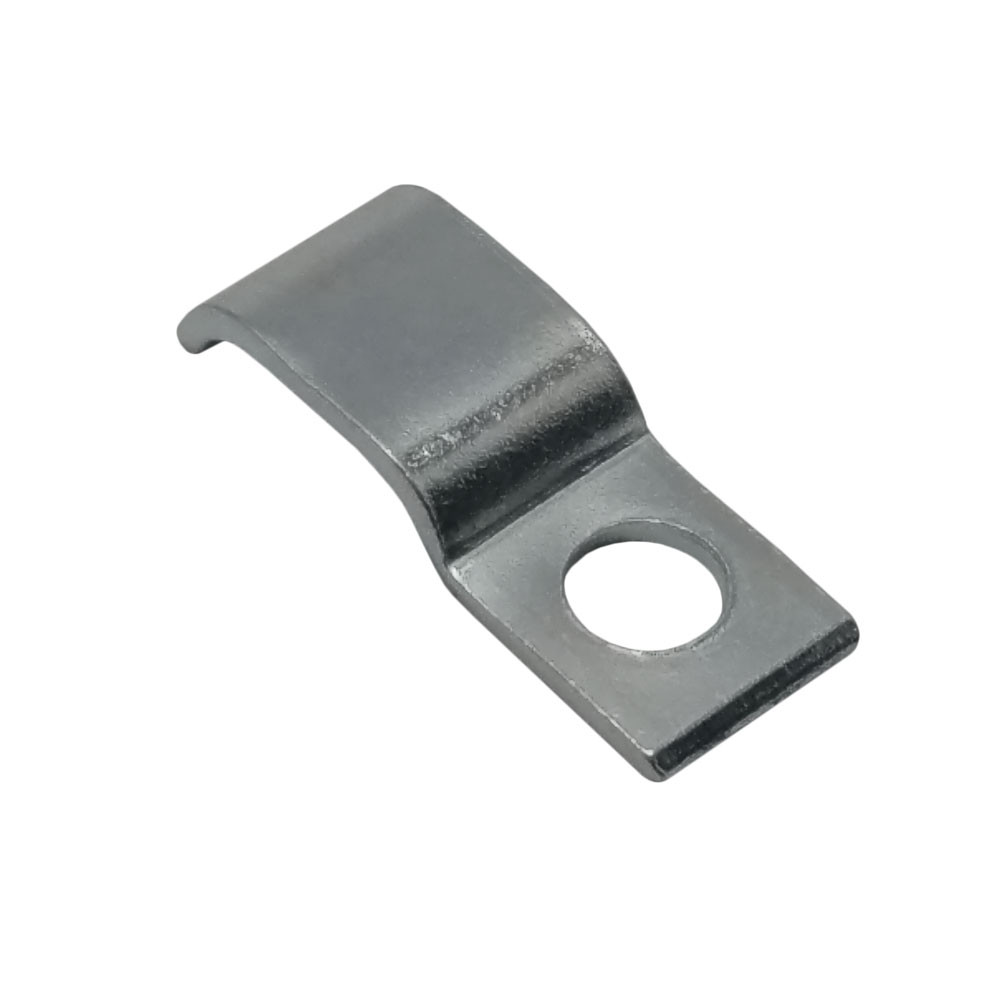

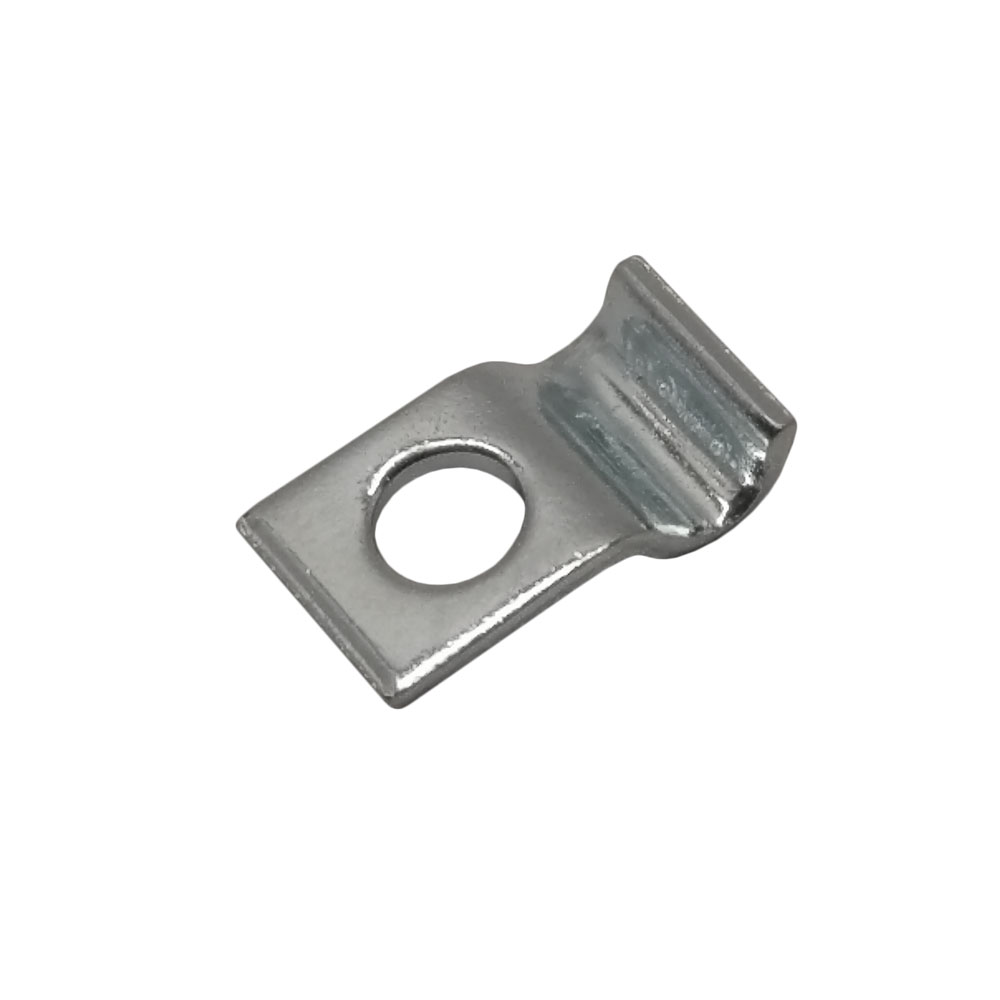

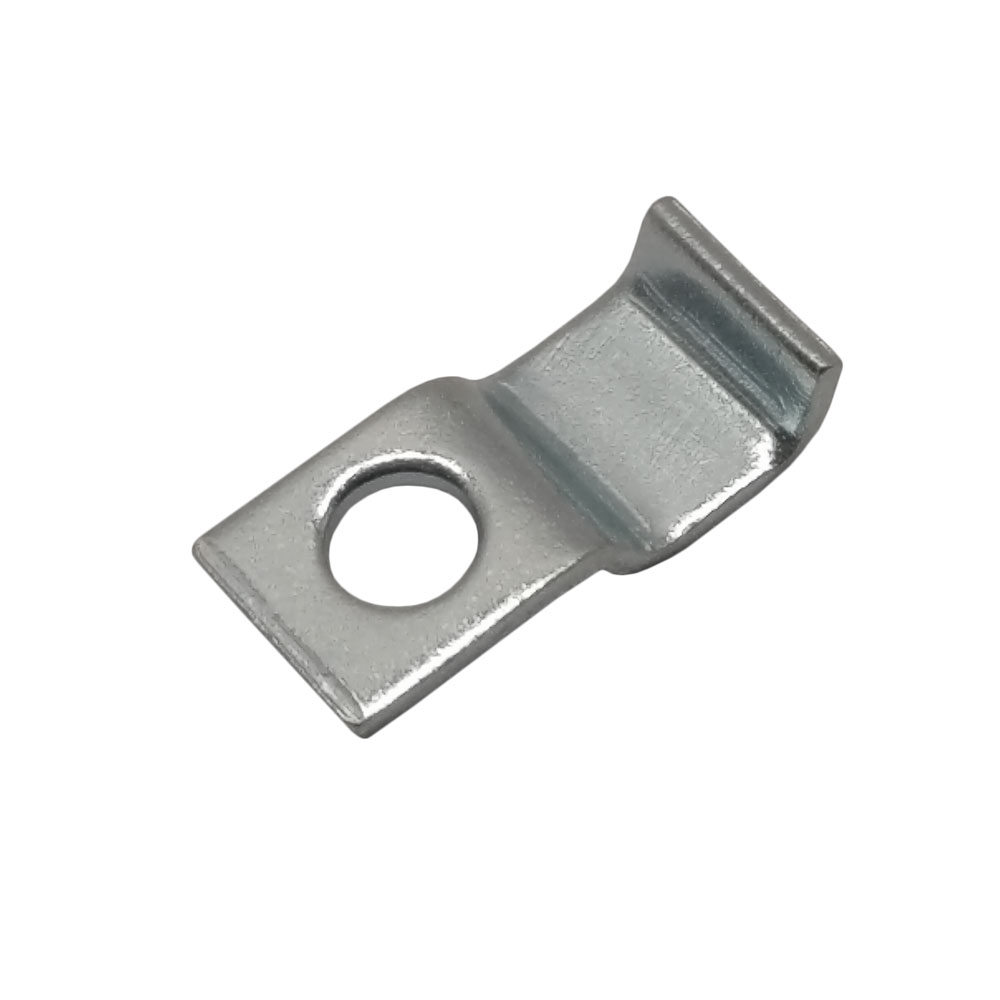

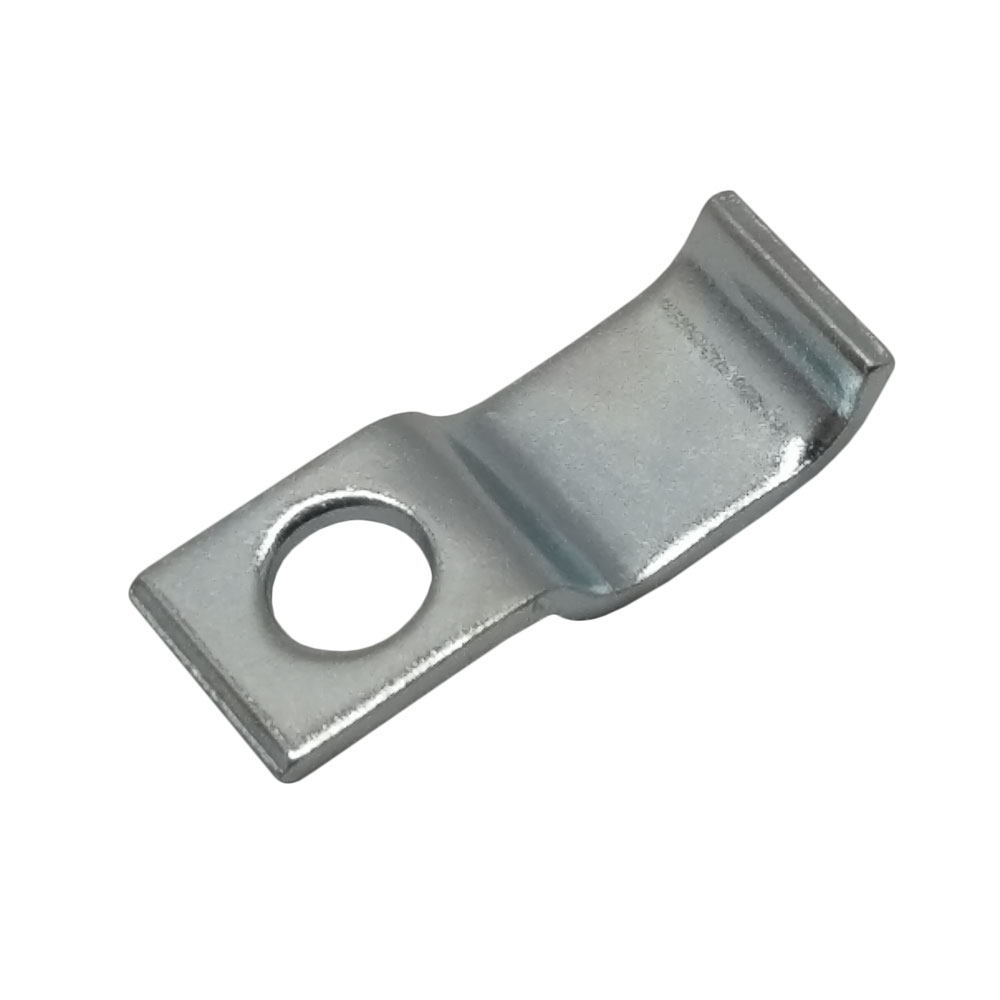

Beispielhafte Darstellung, Produkt kann abweichen.
UVP **
ab 0,14 EUR / Stk.
netto zzgl. Versandkosten zzgl. MwSt.
** Anzeige der für Sie gültigen Preise und Lieferzeiten nach Registrierung oder Login
- Artikel-Nr.: 602-001
- Hinweis: VPE: 10 Stk.
- Staffelung: 10
- Mindestabnahme: 10
- Maximalabnahme: 500
Schlauchschellen für Ø 2,5 mm bis Ø 10 mm Werkstoff: Flussstahl für einzelne oder mehrere... mehr
Befestigungsschellen / Rohrschellen
- Schlauchschellen für Ø 2,5 mm bis Ø 10 mm
- Werkstoff: Flussstahl
- für einzelne oder mehrere Leitungen
Verfügbare Downloads:

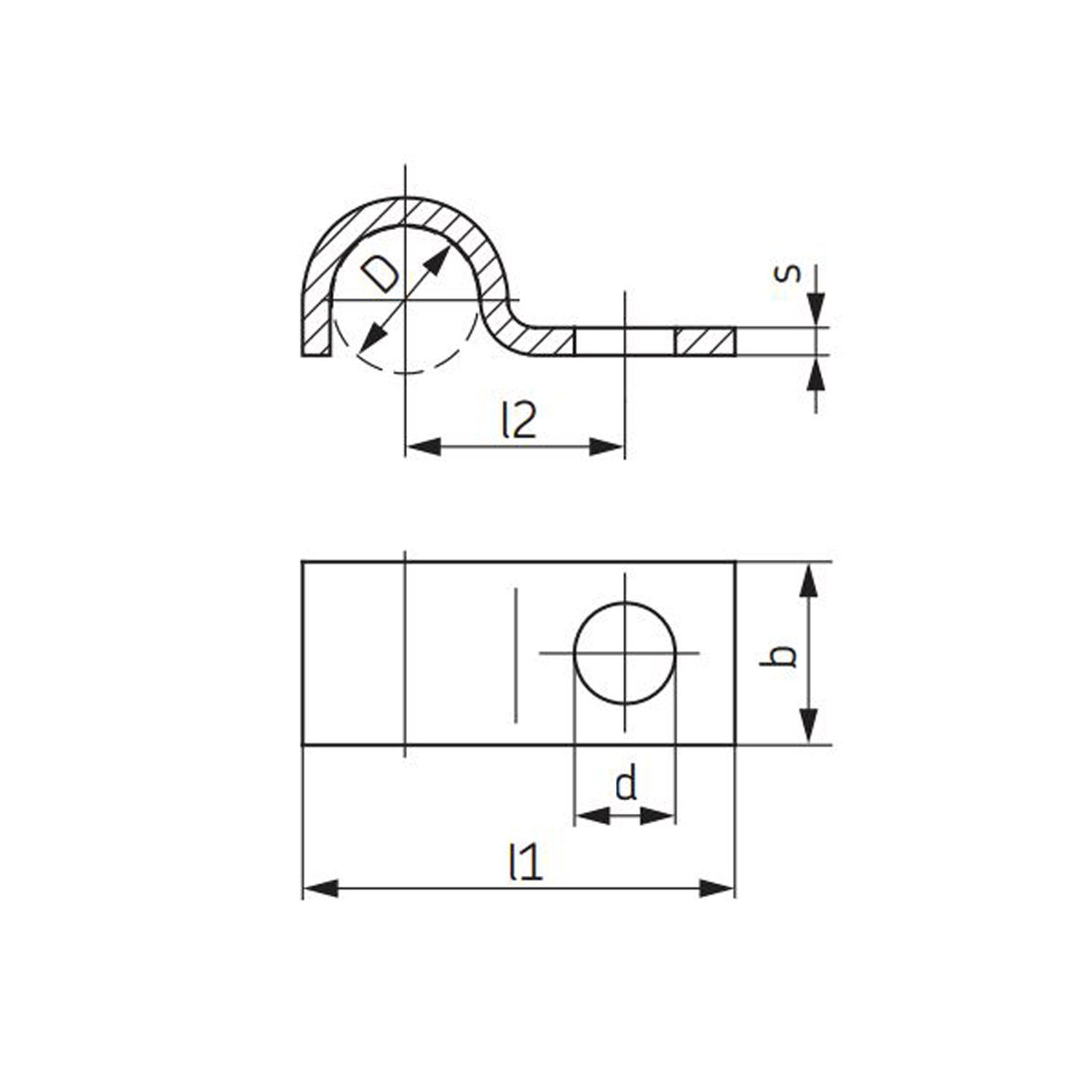

| Bestell-Nr. | für Rohr Ø D | für Rohranzahl | b | d | l1 | l2 | s | Werkstoff |
|---|---|---|---|---|---|---|---|---|
| 602-001 | 2,5 | 10 | 3,5 | 11,25 | 5 | 1,5 | ||
| 604-001 | 4 | 10 | 5,5 | 18,5 | 9 | 1,5 | ||
| 606-010 | 6 | 10 | 5,5 | 20,5 | 10 | 1,5 | ||
| 608-001 | 8 | 10 | 5,5 | 23,5 | 12 | 1,5 | ||
| 610-001 | 10 oder 1/8″ | 10 | 5,5 | 25,5 | 13 | 1,5 | ||
| 612-001 | 12 | 20 | 6,8 | 35 | 18 | 2 | ||
| 602-002 | 2,5 | 2 | 10 | 3,5 | 13,8 | 5 | 1,5 | |
| 604-002 | 4 | 2 | 5,5 | 22,6 | 9 | |||
| 604-003 | 4 | 3 | 5,5 | 26,6 | 9 | |||
| 604-014 | 4 | 4 | 10 | 5,5 | 42 | 30 | 1,5 | Werkstoff |
| 604-015 | 4 | 5 | 5,5 | 46 | 34 | 1,5 | ||
| 604-016 | 4 | 6 | 5,5 | 50 | 38 | 1,5 | ||
| 604-018 | 4 | 8 | 5,5 | 58 | 46 | 1,5 | ||
| DIN72573-2x6-ST | 6 | 2 | 4,8 | 39 | 27 | 1 | ||
| DIN72573-3x6-ST | 6 | 3 | 4,8 | 45 | 33 | 1 | ||
| DIN72573-4x6-ST | 6 | 4 | 4,8 | 51 | 39 | 1 | ||
| DIN72573-5x6-ST | 6 | 5 | 4,8 | 57 | 45 | 1 | ||
| DIN72573-6x6-ST | 6 | 6 | 4,8 | 64 | 52 | 1 | ||
| DIN72573-2x8-ST | 8 | 2 | 4,8 | 43 | 31 | 1 | ||
| DIN72573-3x8-ST | 8 | 3 | 4,8 | 51 | 39 | 1 | ||
| DIN72573-4x8-ST | 8 | 4 | 4,8 | 59 | 47 | 1 | ||
| DIN72573-5x8-ST | 8 | 5 | 4,8 | 68 | 56 | 1 | ||
| DIN72573-6x8-ST | 8 | 6 | 4,8 | 76 | 64 | 1 | ||
| DIN72573-2x10-ST | 10 | 2 | 4,8 | 45 | 33 | 1 | ||
| DIN72573-3x10-ST | 10 | 3 | 4,8 | 55 | 43 | 1 | ||
| DIN72573-4x10-ST | 10 | 4 | 4,8 | 67 | 55 | 1 | ||
| DIN72573-5x10-ST | 10 | 5 | 4,8 | 77 | 65 | 1 |
