Befestigungsschellen / Rohrschellen
Artikel-Nr.: 604-004

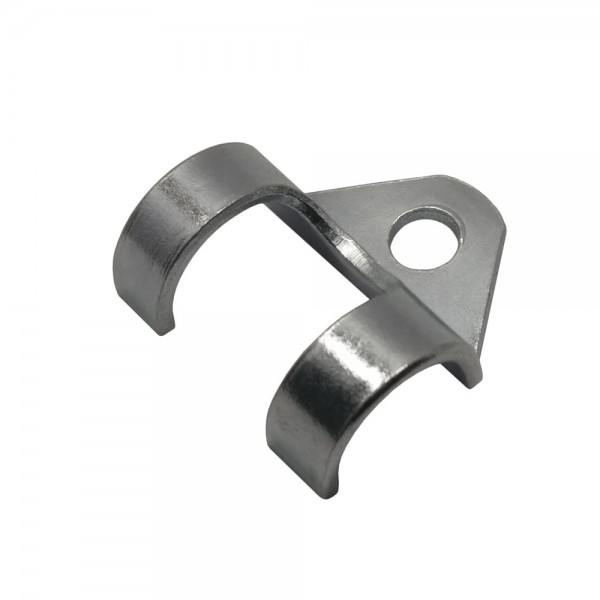

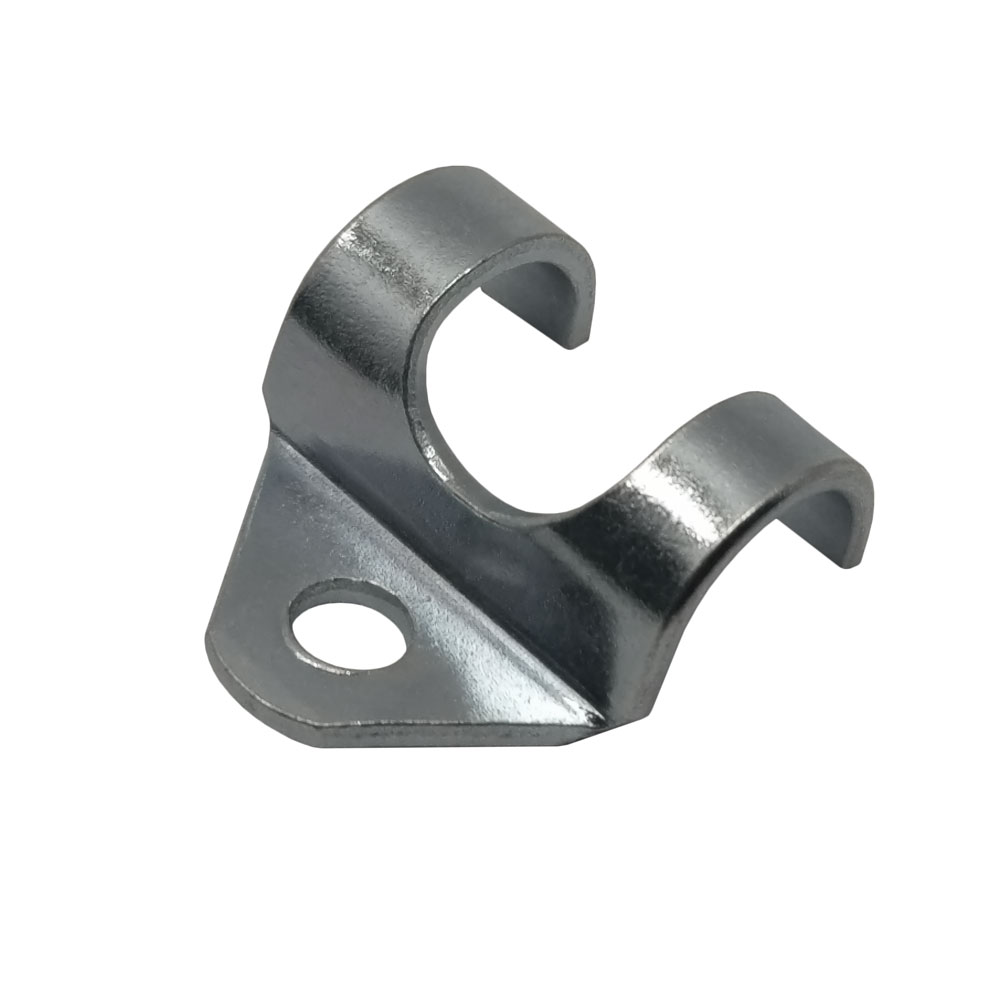

Beispielhafte Darstellung, Produkt kann abweichen.
UVP **
ab 0,71 EUR / Stk.
netto zzgl. Versandkosten zzgl. MwSt.
** Anzeige der für Sie gültigen Preise und Lieferzeiten nach Registrierung oder Login
- Artikel-Nr.: 604-004
- Staffelung: 1
- Mindestabnahme: 1
- Maximalabnahme: 500
Schellen für Rohr- bzw. T-Stückstutzen für Ø 12 mm bis Ø 20 mm. mehr
Befestigungsschellen / Rohrschellen
Schellen für Rohr- bzw. T-Stückstutzen für Ø 12 mm bis Ø 20 mm.
Verfügbare Downloads:
Rohrschellen Übersicht
| Bestell-Nr. | für Rohr bzw. T-Stückstutzen Ø D | b | c | d | l1 | l2 | s |
|---|---|---|---|---|---|---|---|
| 604-004 | 12 | 24 | 14 | 5,5 | 27 | 13 | 1,5 |
| 606-014 | 14 oder 1/4″ | 30 | 15 | 6,3 | 32,5 | 16 | 2 |
| 608-004 | 18 oder 3/8″ | 36 | 20 | 7 | 40 | 21 | 2 |
| 610-004 | 20 oder 1/2″ | 36 | 20 | 7 | 40 | 21 | 2 |

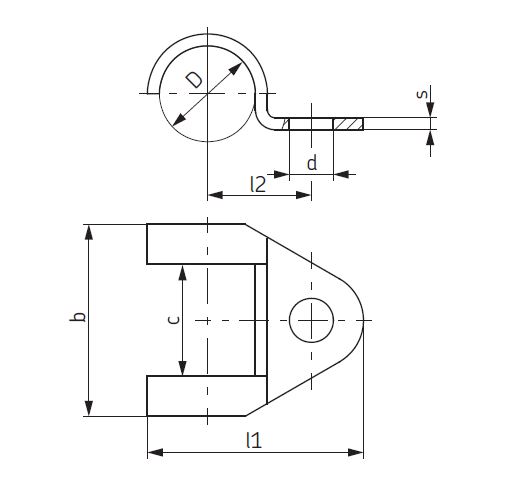

Rohrschellen Technische Zeichnung
