- Artikel-Nr.: 404-010
- Staffelung: 1
- Mindestabnahme: 1
- Maximalabnahme: 500
Drücke: max. 45 bar Werkstoff: Stahl, Oberfläche verzinkt nach DIN 3862... mehr

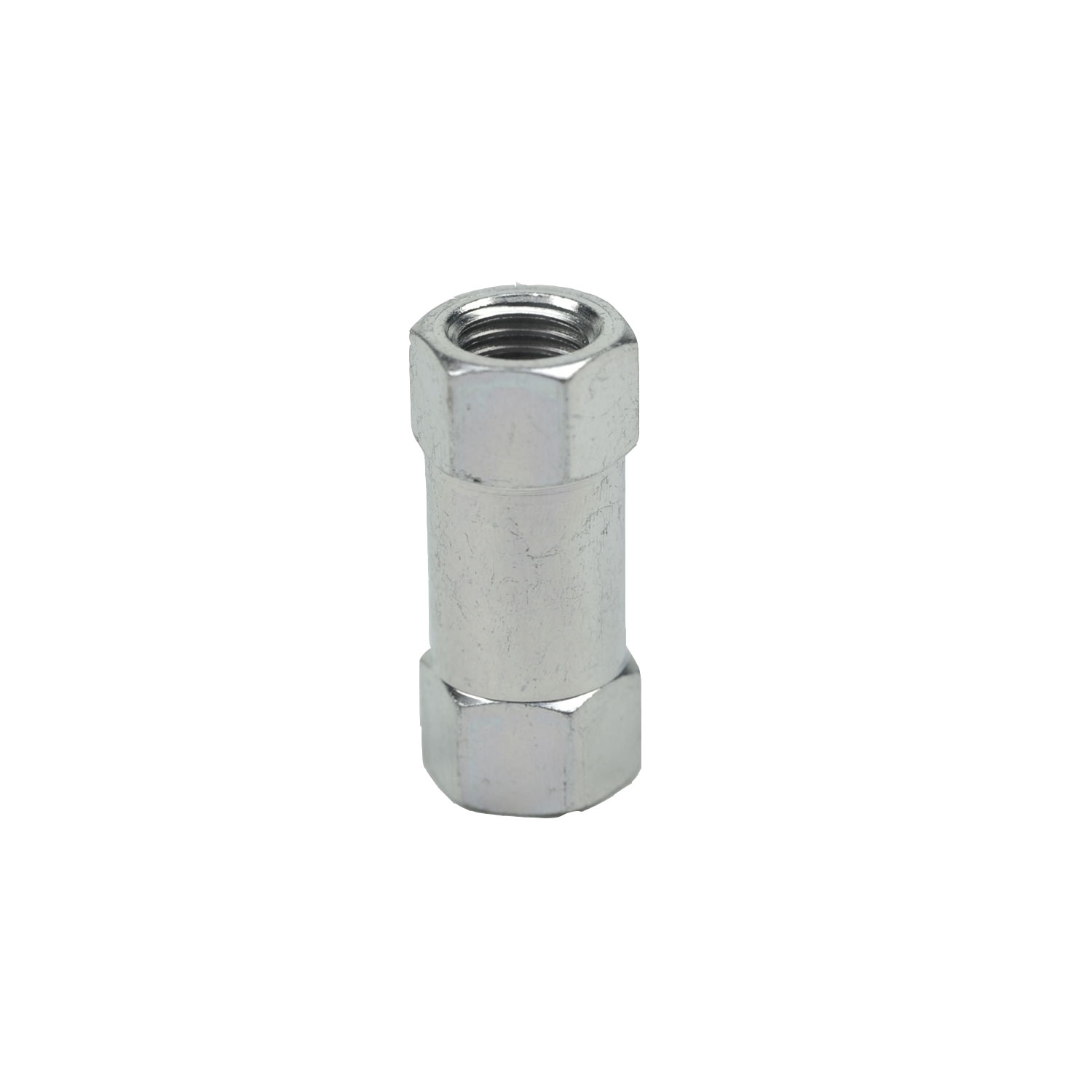

Muffe / Rohrverbinder
- Drücke: max. 45 bar
- Werkstoff: Stahl, Oberfläche verzinkt
- nach DIN 3862

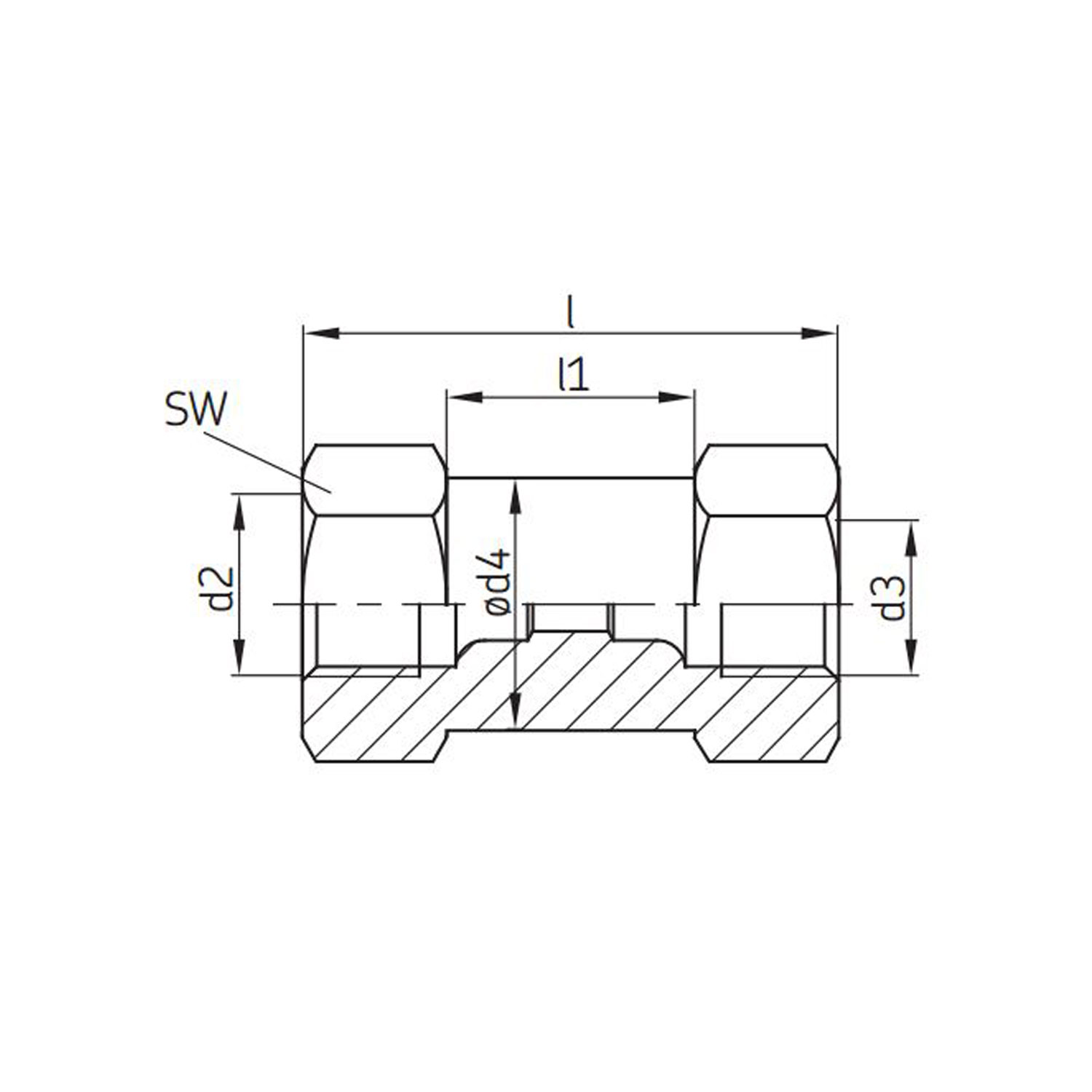

Bestell-Nr. | Rohr Ø | d2 | d3 | Ø d4 | l | l1 | SW |
---|---|---|---|---|---|---|---|
404-010 | 4 | M8x1 | M8x1 | 10,8 | 27 | 13 | 11 |
406-010 | 6 | M10x1 | M10x1 | 13,8 | 30 | 10 | 14 |
406-805 | 6 / 8 | M14x1,5 | M10x1 | 16,8 | 35 | 11 | 17 |
408-010 | 8 | M14x1,5 | M14x1,5 | 16,8 | 40 | 14 | 17 |
410-010 | 10 | M16x1,5 | M16x1,5 | 18,8 | 42 | 13 | 19 |
412-010 | 12 | M18x1,5 | M18x1,5 | 21,8 | 48 | 18 | 22 |
