Einschraubdrosseln Serie VD

• Ölviskosität: 10 bis 1000 mm²/s
• Betriebsdruck: max. 6 bar
• Rohranschluss nach Ausführung: 4 mm oder 6 mm
• Form A + D: zum Aufschrauben auf Verteilerleisten
• Form B + C: zur direkten Montage an der Schmierstelle
• Dosiermengen gem. nachstehenden Diagrammen (gemessen bei einer Viskosität von 140 mm²/s)

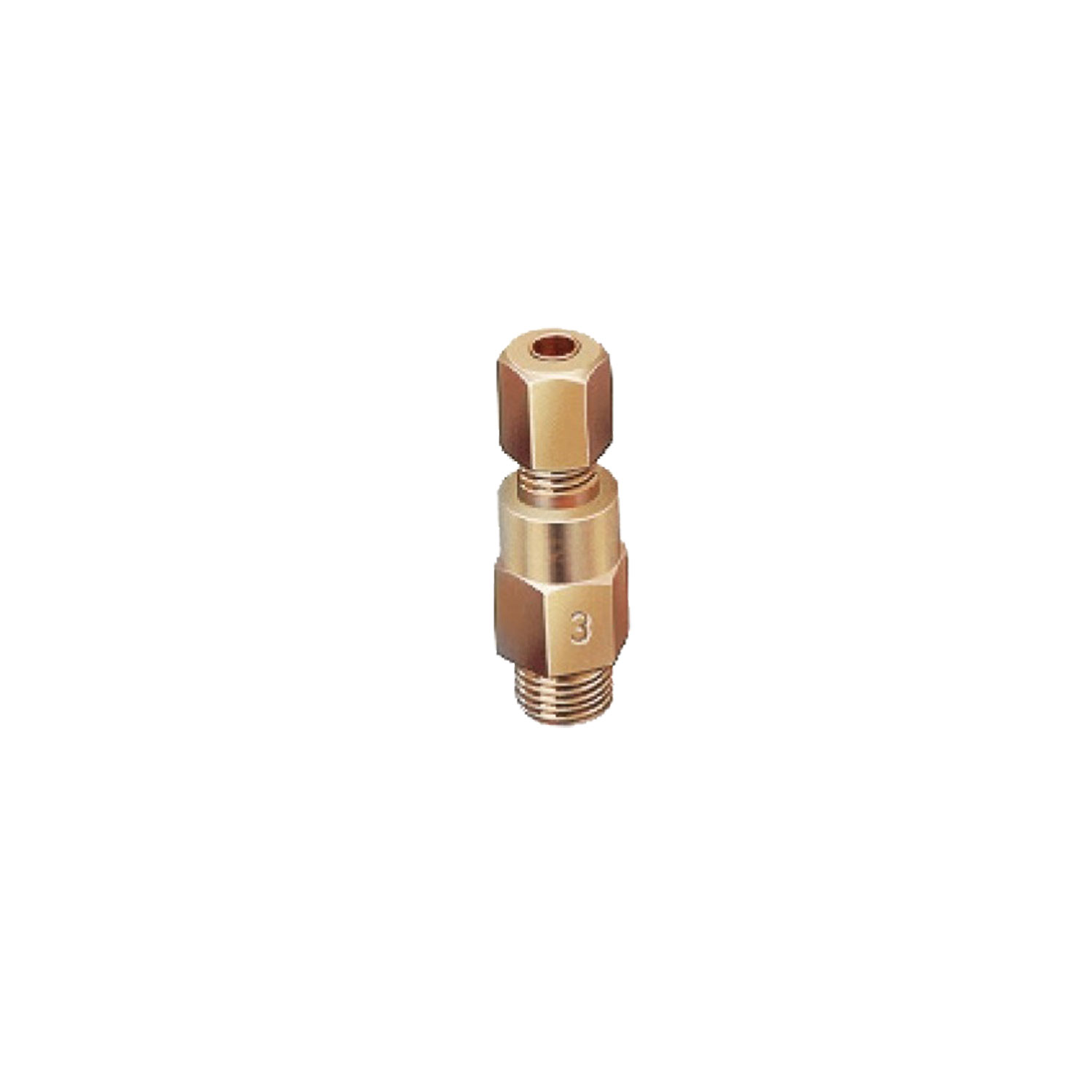

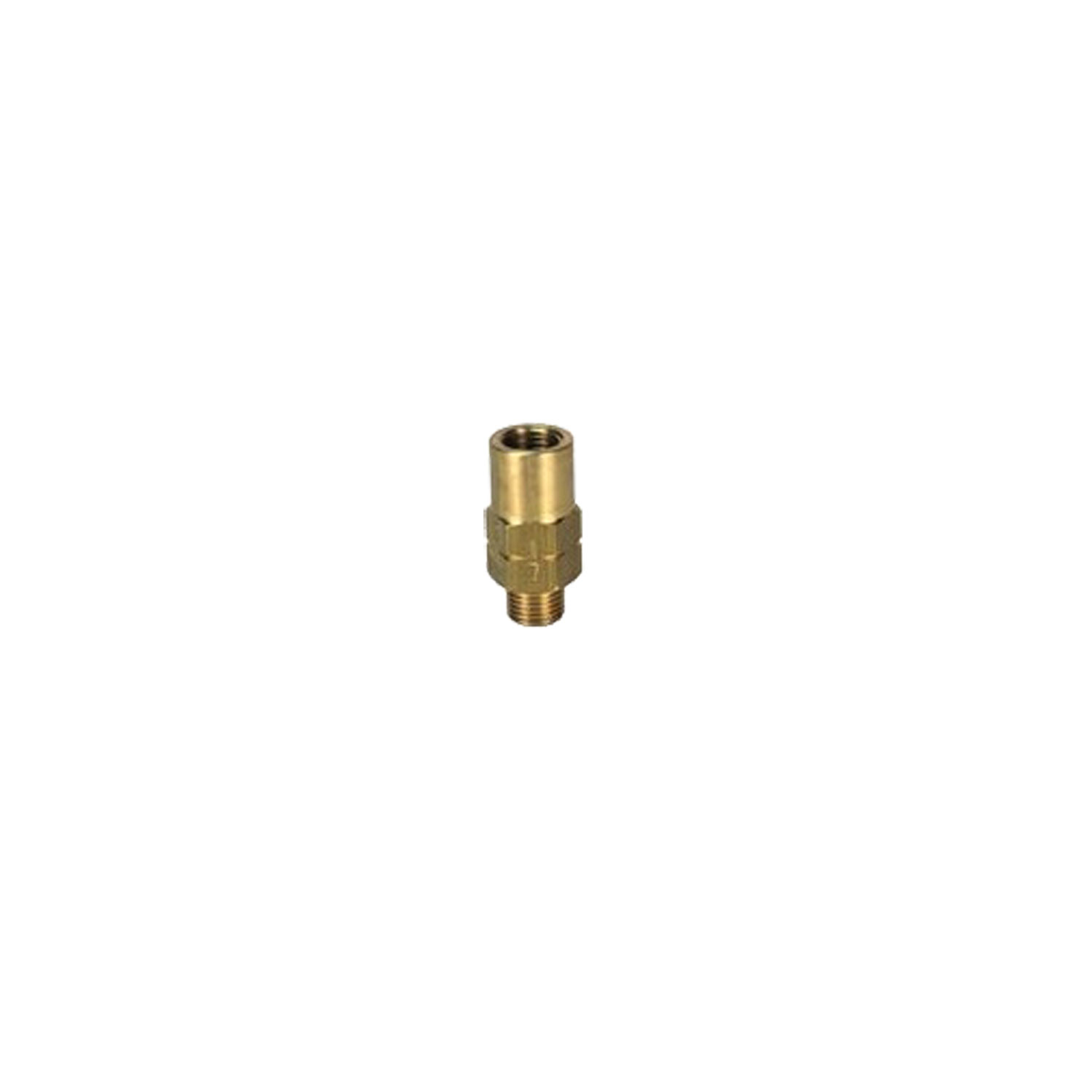

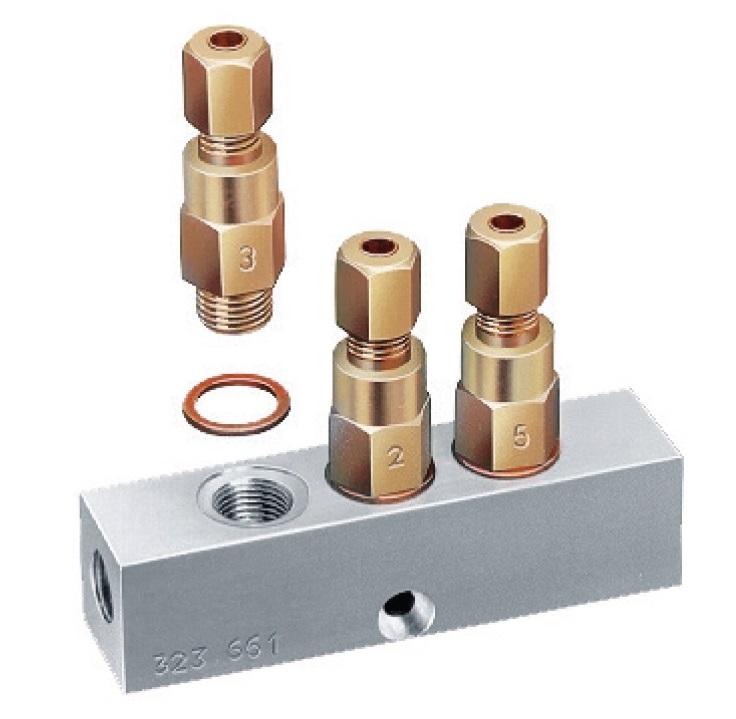

Um Schmierstellen relativ geringe Ölmengen zuzuteilen setzt man Einschraubdrosseln ein. Sie können entweder in eine Verteilerleiste eingeschraubt (Drosseln mit Bauform A und D) und über Poly- oder Stahlrohre mit der zu schmierenden Stelle verbunden werden oder auch direkt in diese geschraubt werden (Einschraubdrossel Form B und C). Zur Auslaufsicherung sind die Einheiten zur direkten Montage mit einem integrierten Rückschlagventil versehen.

Zur Anzeige der Durchflussrichtung ist jede Drossel mit einem Richtungspfeil gekennzeichnet, die angegebene Kennzahl gibt Auskunft über die Durchflussmengen, diese sind anhand der Diagramme nachvollziehbar. Bei dem Einsatz von Einschraubdrosseln in Schmieranlagen mit Öl ist insbesondere auf die Sauberkeit des Schmiermediums zu achten, der Einsatz eines 10µm Filters wird hier absolut empfohlen. Passende Filter finden Sie hier.

Zum Schmierleitungsanschluss sind die Drosseln C und D mit Überwurfmutter und Kegelring ausgestattet - bei Verwendung von Polyrohren mit einer Wandstärke <1,5mm ist außerdem auf die Verwendung von Einsteckhülsen zu achten.

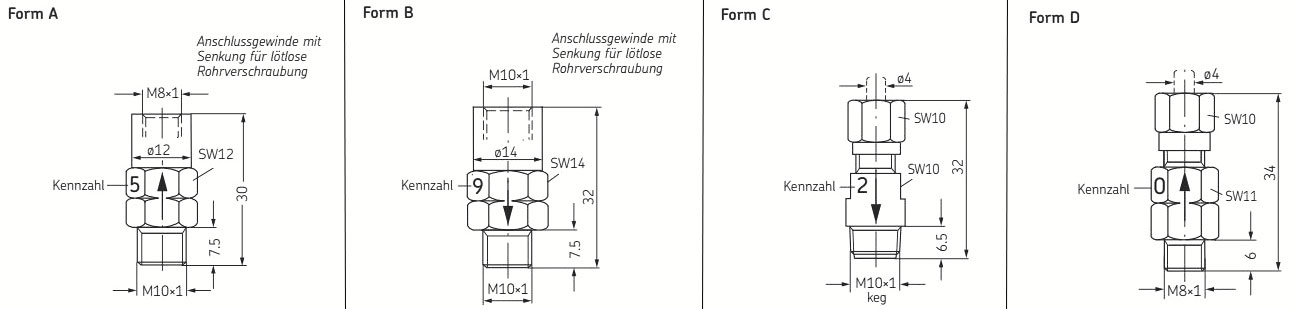

Einschraubdrosseln Serie VD Maßbilder

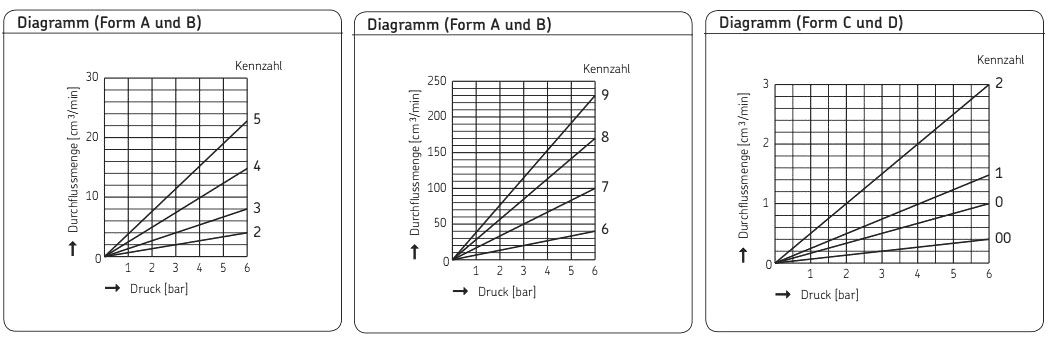

Einschraubdrosseln Serie VD Diagramme
