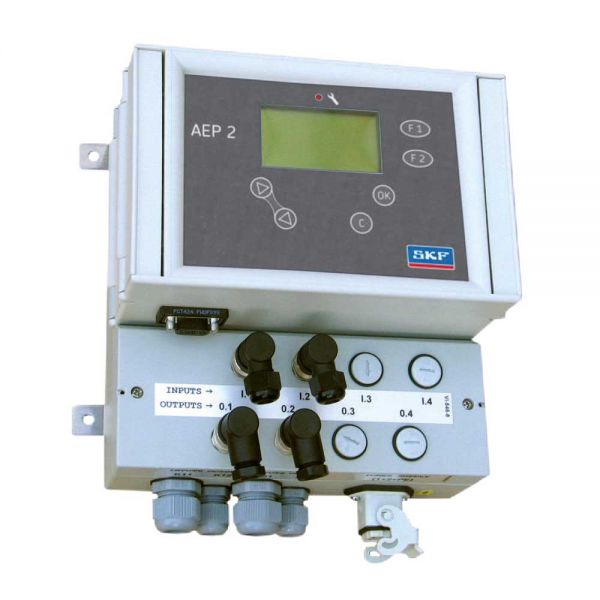

Steuergerät AEP2-GV für GVP

AEP2 GV Steuergerät
Beispielhafte Darstellung, Produkt kann abweichen.
  • AEP2-GV
  • 1
  • 1
  • 500
Es gibt drei Modelle des AEP2 GV, die sich in erster Linie durch die Versorgungsspannung... mehr
Steuergerät AEP2-GV für GVP

Es gibt drei Modelle des AEP2 GV, die sich in erster Linie durch die Versorgungsspannung unterschieden (Modelle +428, +429, +924).

  • Nenneingangspannung Un
    Version +428: 100/120 V AC
    Version +429: 200/240 V AC
    Version +924: 20 ... 24 V DC
  • Bemessungswert der Eingangsspannung
    Versionen +428/+429: 0,85 Un bis 1,1 Un (58-132 V /170-264 V)
    Version +924: 0,85 Un bis 1,1 Un (17-26,4 V)
  • Nennfrequenz
    Versionen +428/+429: 50/60 Hz
  • Bemessungswert der Frequenz
    Versionen +428/+429: 49 - 61 Hz
    Version +924: DC
  • Rückfallwert
    Versionen +428/+429/+924: max. 10% von Un
  • Wiederbereitschaftszeit
    Versionen +428/+429/+924: 1 s
  • Restwelligkeit der Eingangsspannung
    Versionen +428/+429: entfällt
    Version +924: DC: max. 5%
  • Max. Absicherung
    Version +924: 4 A
  • Max. Schaltstrom:
    Versionen +428/+429: 2 A AC
    Version +924: 0,5 DC oder 2 A
  • Max. Relaisschaltspannung
    Versionen +428/+429: 250 V AC
    Version +924: 250 V AC / 24 V DC

Versionen +428, +429 und +924

  • Nennspannung der Eingänge: 24 V DC
  • Eingangswiderstand
    digital:  1,8 KΩ ±10%
    analog:  15 Ω ±1%
  • Eingangspegel Low (digital): 0 V bis 4 V
  • Eingangspegel High (digital): +13 V bis +24 V
  • Ausgangsspannung für Eingänge und externe Verbraucher: 24 V DC +10% / –15%
  • Ausgangsnennstrom (Ausgänge „+“): max. 1 A
    von für externe Verbraucher: 500 mA
  • Max. Eingangsfrequenz: 30 Hz
  • Tastverhältnis: 1:1
  • Schutzart: IP 65
  • Bemessungs-Isolationsspannung: 250 V AC
  • Betriebstemperatur: 0 bis +60 °C
  • Lagertemperatur: -25 bis +70 °C
  • Spannungsversorgung / Relaiskontakte: 1780 V
  • Spannungsversorgung / Elektronik: 2830 V
  • Relaiskontakte / Elektronik: 2830 V
  • EMV, Störaussendung: EN 500081-1
Verfügbare Downloads:
Steuergerät AEP2-GV für GVP Schmiersysteme Die Steuergeräte AEP2-GV wurden von SKF speziell...

Steuergerät AEP2-GV für GVP Schmiersysteme

Die Steuergeräte AEP2-GV wurden von SKF speziell für die Automatisierungsanforderungen von Schmierprozessen bei Industrieförderanlagen entwickelt. Die AEP2-GV können ein GVP-System mit beliebiger Konfiguration steuern und überwachen.

Die Hauptfunktion der Steuergeräte AEP2-GV liegt in der Auslösung eines Schmierzyklus nach Ablauf einer vom Benutzer vorher programmierten Zeitspanne. Das AEP2-GV kann ein bis vier verschiedenen Schmierzyklen steuern und überwachen. Für jeden dieser Zyklen kann der Benutzer mehrere Hauptparameter nach seinen Anforderungen einstellen.

  • Anzahl der Achsen: Der Benutzer gibt die genaue Anzahl der Achsen an, die sich an der Kette befinden. Er kann somit die Schmierphasen besser kontrollieren und jede einzelne Achse identifizieren.
  • Schmierung: Der Benutzer wählt die gewünschte Schmierfrequenz, die in Abhängigkeit von den Achsen berechnet wird. Es können alle Achsen in einem einzigen Durchlauf geschmiert werden oder die Schmierung erfolgt nach jeweils n Achsen. Die wirkungsvolle Anpassung an die Geschwindigkeit der Kette wird damit erreicht.
  • Zyklustyp: Die Schmierung kann kontinuierlich oder zyklisch erfolgen. Bei einer zyklischen Schmierung kann die Ruhephase entweder als Zeit (von 1 Stunde bis zu 30 Tagen) oder als Anzahl Kettendurchläufe (bis zu 1000 Durchläufe) berechnet werden.
  • Übertragungszeit: Die Übertragungszeit entspricht der Kontaktzeit zwischen dem Injektor und der zu schmierenden Achse.

Die Navigation durch die verschiedenen Menüs des AEP2 GV erfolgt mithilfe eines LCD-Displays und sechs Folientasten. Die Meldungen werden in Form von Text (mehrsprachig) oder grafischen Symbolen dargestellt und ermöglichen eine benutzerfreundliche Bedienung.
