UVP **
ab 1.476,02 EUR / Stk.
netto zzgl. Versandkosten zzgl. MwSt.
** Anzeige der für Sie gültigen Preise und Lieferzeiten nach Registrierung oder Login
- Artikel-Nr.: 143-11NB03C-RA+1FX
- Staffelung: 1
- Mindestabnahme: 1
- Maximalabnahme: 500
Eigenschaften: Bauausführung: Motor-Fußaudführung (IMB34) Fördermedien: Schmieröle,... mehr

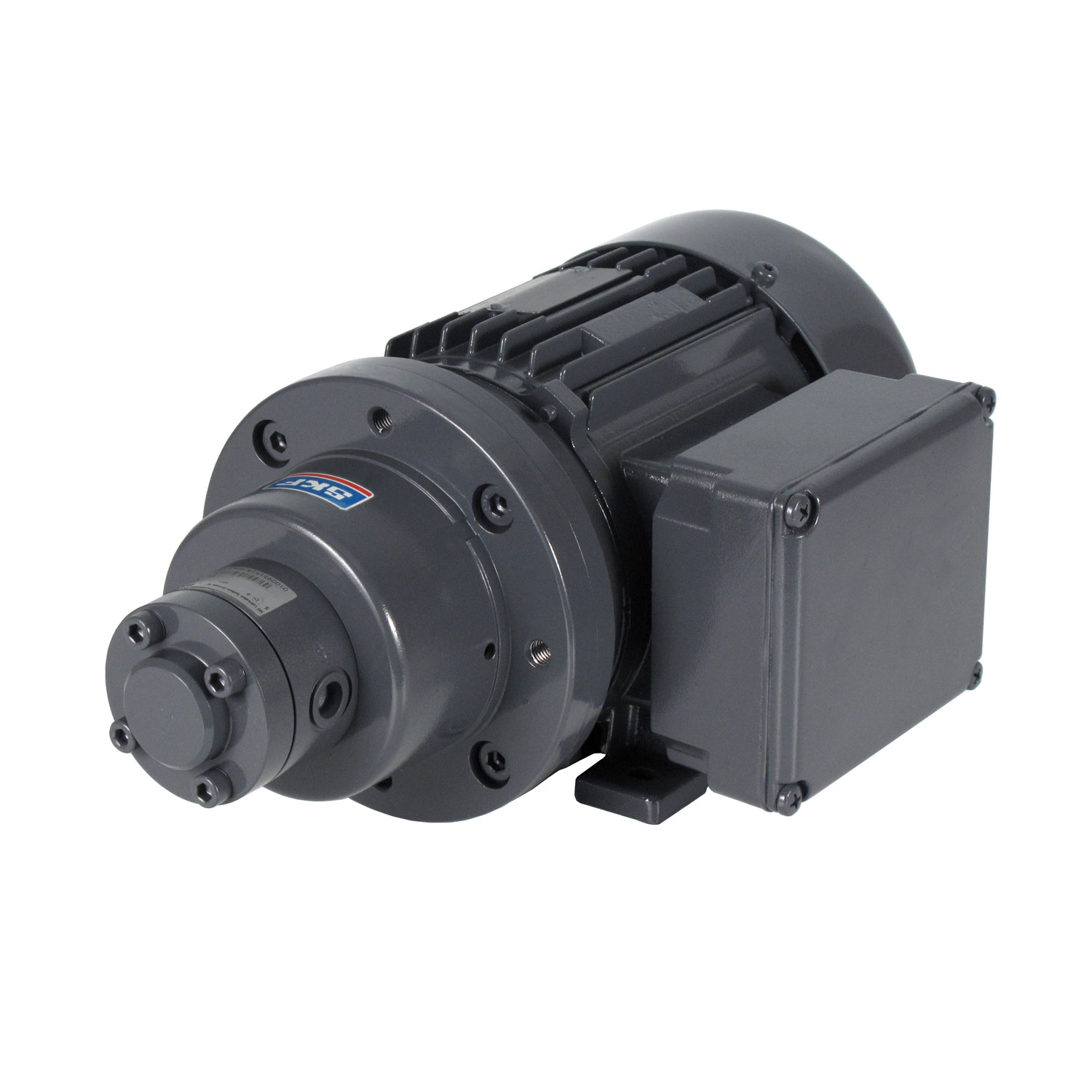

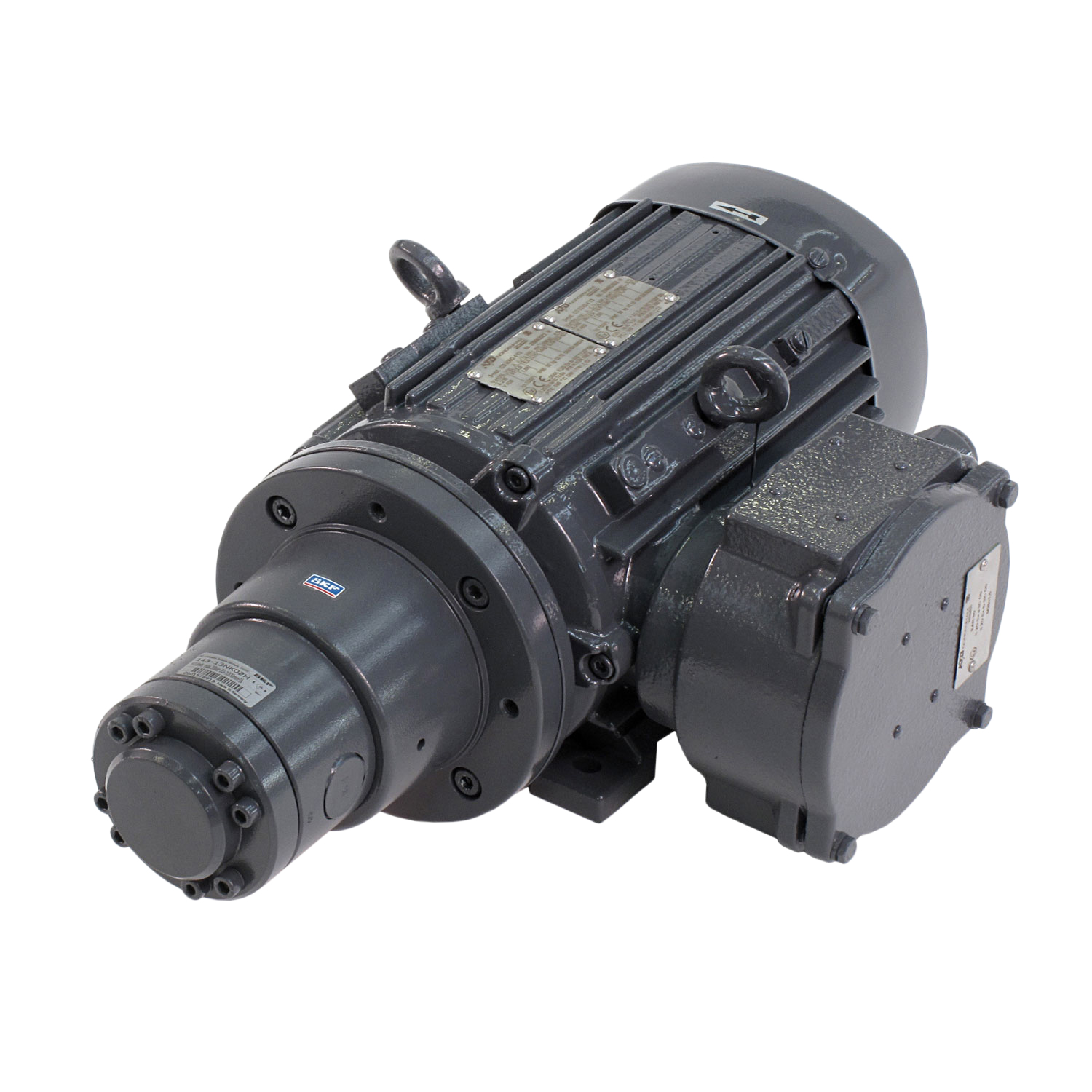

Gerotor Zahnringpumpen 143 Fußausführung
Eigenschaften:
- Bauausführung: Motor-Fußaudführung (IMB34)
- Fördermedien: Schmieröle, Hydrauliköle
- Viskosität nach Ausführung: 20 - 1000 mm²/s
- max. Gegendruck: 20 - 50 bar
- Saughöhe: max. 1000 mm
- Umgebungstemperatur: 0 bis 40°C
- Öltemperatur: 0 bis +80°C
- Betriebsgeräusch: max. 60 dBA
- Werkstoff Pumpengehäuse: Hydraulikguss (druckdicht)
- Zahnringeinsatz: Sinterwerkstoff
- Wellen: verzugsarme Einsatzstähle
- Lager: SKF Gleitlager
Standardausführung:
- Dichtung: NBR
- Motorzulassung: CE
- Lackierung: RAL7024
- Klemmkastenposition nach Ausführung: rechts oder links
- Spannung und Förderleistung wählbar
Viele weitere Ausführungen, auch Sonderlackierungen, möglich - sprechen Sie uns an!
Verfügbare Downloads:
Gerotor-Zahnringpumpen Produktserie 143
Für Öl - Zur Anwendung in SKF CircOil-Zentralschmiersystem
SKF Zahnringpumpenaggregate der Produktserie 143 sind selbstansaugende Verdrängerpumpen mit konstantem Verdrängungsvolumen und hohem Wirkungsgrad. Sie werden in SKF CircOil-Zentralschmiersystemen für eine Vielzahl von Aufgaben und Anwendungen, vor allem für Umlauf- und Verbrauchsschmiersysteme, eingesetzt. Das in Deutschland konzipierte und hergestellte Zahnringpumpenaggregat ist langlebig und robust.
Anwendungsbereiche
- allgemeiner Maschinen- und Anlagenbau
- Schiffs- und Offshore-Industrie
- Papier-, Druck- und Zellstoffindustrie
- Schwerindustrie
Vorteile
- Flexibler Förderbereich von 0,85 bis 50 l/min bei Systemdrücken von bis zu 50 bar
- Großer Viskositätsbereich für handelsübliche mineralische und synthetische Schmier- und Hydrauliköle von 20 bis 1000 mm²/s
- Umgebungstemperatur von 0 bis +40 °C
- Geringe Volumenstrompulsation und damit eine hohe Laufruhe
- Gerotor mit einer Zykloidenkontur, dadurch gutes Ansaugverhalten
- Geräuscharm
- Zahnringpumpen sind in der Ausführung NBR und FPM erhältlich
- Käfigläufermotoren sind in unterschiedlichen Spannungsvarianten für 50 und 60 Hz erhältlich
- Kompaktes Design
- Modulares Bestellsystem (zu bestellen als komplettes Pumpenaggregat, einzelne Pumpe, Pumpe mit Flansch und Wellenkupplung)
Gegenüberstellung alter und neuer Bestell-Nr. des Zahnringpumpenaggregates in Fußausführung, Produktserie 143
Nennfördermenge [l/min] | Gegendruck max. [bar] | Zul. Betriebsviskosität [mm²/s] | Dichtung NBR | Dichtung FPM | ||
---|---|---|---|---|---|---|
alte | neue | alte | neue | |||
0,85 | 30 | 20 - 1000 | 143-012-131+... | 143-11NB03C-RA+1FX | - | 143-11FB03C-RA+1FX |
1,7 | 30 | 20 - 1000 | 143-012-141+... | 143-11ND03E-RA+1FX | 143-012-142+... | 143-11FD03E-RA+1FX |
2,5 | 20 | 20 - 1000 | - | 143-11NF02D-RA+1FX | - | 143-11FF02D-RA+1FX |
2,5 | 50 | 20 - 1000 | - | 143-11NF05F-RA+1FX | - | 143-11FF05F-RA+1FX |
5,25 | 20 | 20 - 1000 | - | 143-11NH02F-RA+1FX | - | 143-11FH02F-RA+1FX |
5,25 | 50 | 20 - 1000 | - | 143-11NH05J-OA+1GD | - | 143-11FH05J-OA+1GD |
9 | 20 | 20 - 1000 | - | 143-11NK02H-RA+1GD | - | 143-11FK02H-RA+1GD |
9 | 50 | 20 - 1000 | 143-012-171+... | 143-11NK05J-OA+1GD | - | 143-11FK05J-OA+1GD |
12,5 | 20 | 20 - 1000 | 143-012-180+... | 143-11NM02H-RA+1GD | - | 143-11FM02H-RA+1GD |
12,5 | 50 | 20 - 1000 | 143-012-181+... | 143-11NM05K-OA+1GD | - | 143-11FM05K-OA+1GD |
19 | 20 | 20 - 1000 | 143-012-501+... | 143-11NP02K-OA+1GD | 143-012-509+... | 143-11FP02K-OA+1GD |
30 | 20 | 20 - 1000 | - | 143-11NR02M-RA+1GD | - | 143-11FR02M-RA+1GD |
30 | 30 | 20 - 750 | - | 143-11NR03M-RA+1GD | - | 143-11FR03M-RA+1GD |
30 | 30 | 20 - 1000 | - | 143-11NR03N-OA+1GD | - | 143-11FR03N-OA+1GD |
40 | 20 | 20 - 750 | - | 143-11NT02N-OA+1GD | - | 143-11FT02N-OA+1GD |
40 | 30 | 20 - 1000 | - | 143-11NT03N-OA+1GD | - | 143-11FT03N-OA+1GD |
50 | 20 | 20 - 1000 | - | 143-11NV02N-OA+1GD | - | 143-11FV02N-OA+1GD |
50 | 30 | 20 - 750 | - | 143-11NV03N-OA+1GD | - | 143-11FV03N-OA+1GD |
50 | 30 | 20 - 1000 | - | 143-11NV03P-RA+1GK | - | 143-11FV03P-RA+1GK |
Spannungsschlüssel der Produktserie 143
Kürzel | Spannung |
---|---|
+1GP | 220/380 V, 50Hz ; 255/440 V, 60 Hz (±10%) |
+1GD | 230/400 V, 50 Hz; 265/460 V, 60 Hz (±10%) |
+1GQ | 240/415 V, 50 Hz; 280/480 V, 60 Hz (±10%) |
+1HQ | 290/500 V, 50 Hz; 330/575 V, 60 Hz (±10%) |
+1GH | 380/660 V, 50 Hz; 440 V 60 Hz (±10%) |
+1GK | 400/690 V, 50 Hz; 460 V, 60 Hz (±10%) |
+1GL | 415/720 V, 50 Hz; 480 V, 60 Hz (±10%) |
+1KG | 400 V, 50 Hz; 460 V, 60 Hz (±10%) |
+1GF | 200/345 V, 50 Hz (±10%) |
+1GG | 200/345 V, 60 Hz (±10%) |
+MDP | 220/380 V, 60 Hz (±10%) |
+1GR | 230/400 V, 60 Hz (±10%) |
+MMP | 305/525 V, 50 Hz (±10%) |
+1FX | 220–240 V / 380–420 V, 50 Hz (±5%) 254–280 V / 440–480 V, 60 Hz (±5%) |
+1HM | 220–240 V / 380–420 V, 50 Hz (±5%) 254–280 V / 440–480 V, 60 Hz (±5%) |
